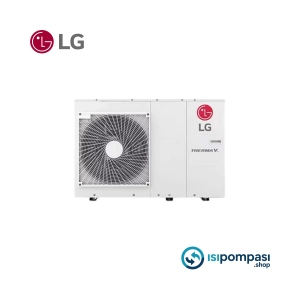

LG Therma V Monoblok 9 kW Isı Pompası

Monoblok, monofaze, kompakt ve yüksek verimli konfor çözümü

LG Therma V Monoblok 9 kW ısı pompası, iyi yalıtılmış daireler, küçük–orta metrajlı müstakil evler, dubleks daireler ve modern konut projeleri için tasarlanmış, monoblok yapıda ve monofaze çalışan bir hava–su ısı pompası sistemidir. Monoblok tasarım sayesinde kompresör, eşanjör, sirkülasyon pompası gibi ana bileşenler dış ünitenin içinde toplanmıştır; içeride hidrokit için büyük bir alan ayırmaya gerek kalmaz. Dış üniteden çıkan ısıtma suyu doğrudan bina tesisatına bağlanır, montaj sadeleşir, iç mekân kullanımı esnekleşir.

Monofaze (220–230 V) çalışan LG Therma V Monoblok 9 kW ısı pompası, trifaze altyapı gerektirmeden konut elektrik tesisatına kolayca uyum sağlar. Özellikle doğalgazın olmadığı veya elektrik temelli, çevreci bir çözümün tercih edildiği projelerde verimli, sessiz ve konfor odaklı bir ısı pompası alternatifi sunar.

Radyatör ve yerden ısıtma ile ısıtma uygulamaları

Radyatörlü sistemlere entegrasyon

LG Therma V Monoblok 9 kW ısı pompası, ısı kaybı doğru hesaplanmış, iyi yalıtılmış ve orta metrajlı konutlarda mevcut radyatörlü sisteme entegre edilebilir. Bireysel kombili sistemlerde, kombi yerine bu ısı pompası kullanılarak elektrik temelli, yüksek verimli bir ısıtma altyapısına geçmek mümkündür.

Tipik radyatör tesisat kurgusu:

• Monoblok dış ünitenin ısıtma gidiş–dönüş boruları, bina içindeki radyatör ana hattına veya kollektörlere bağlanır,
• Gerektiğinde küçük/orta hacimli bir denge tankı (buffer tank) ile ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir,
• Sirkülasyon pompası (cihaz üzerinde veya harici), pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankı doğru noktalara yerleştirilir,
• Oda termostatı ve termostatik radyatör vanalarıyla oda bazlı sıcaklık kontrolü sağlanır.

Bu kurgu ile LG Therma V Monoblok 9 kW ısı pompası, radyatörlere gerekli sıcaklıkta su göndererek kış boyunca homojen, sessiz ve konforlu bir ısıtma sağlar.

Yerden ısıtma ile düşük sıcaklıkta yüksek verim

LG Therma V Monoblok 9 kW ısı pompası, yerden ısıtma sistemleri ile birlikte kullanıldığında verim potansiyelini en üst seviyede ortaya koyar:

• Düşük sıcaklıklı su, zemine döşenmiş borularda dolaşarak geniş yüzeyden yumuşak bir ısı yayar,
• Zeminden tavana doğru konforlu ve doğal bir sıcaklık dağılımı elde edilir,
• Daha düşük gidiş suyu sıcaklıkları sayesinde ısı pompası daha yüksek COP ile çalışır, elektrik faturaları düşer.

Tesisat tarafında dikkat edilmesi gerekenler:

• Yerden ısıtma kolektörlerinde hat başına hassas debi ayarı,
• Sistem büyüklüğüne uygun sirkülasyon pompası seçimi,
• Oda termostatları ve manifold üzeri motorlu vanalarla zon (bölge) kontrolü,
• Şap altı ısı yalıtımı, kenar bantları ve projeye uygun boru adımı uygulaması.

Kullanım sıcak suyu için boyler takviyesi ve üç yollu vana ihtiyacı

Neden boyler takviyesi gerekli?

LG Therma V Monoblok 9 kW ısı pompası, kapalı ısıtma devresinde dolaşan tesisat suyunu ısıtır; bu su radyatör, yerden ısıtma veya fancoil devrelerinde kullanılır. Ancak musluk ve duşlardan alınan sıcak su, hijyen ve yönetmelikler gereği bu tesisat suyu ile aynı olamaz. Kullanım sıcak suyu, şebeke suyunun hijyenik şartlarda depolanıp ısıtılması ile elde edilmelidir.

Bu nedenle:

• LG Therma V Monoblok 9 kW ısı pompası ile sıcak kullanım suyu üretmek için mutlaka bir boyler takviyesi gereklidir.

Boyler entegrasyonu şu mantıkla çalışır:

• Boyler gövdesi içinde şebeke suyu depolanır,
• Boyler serpantin hattına ısı pompası devresindeki sıcak tesisat suyu (gidiş–dönüş) bağlanır,
• Serpantin içinden geçen sıcak tesisat suyu, gövdedeki şebeke suyuna ısı transfer eder,
• Isınan şebeke suyu, banyo ve mutfaklara kullanım sıcak suyu olarak gönderilir.

Bu yapıda iki ayrı devre bulunur:

• Kapalı devre: Isı pompası + tesisat suyu,
• Açık devre: Boyler gövdesi içindeki şebeke/kullanım suyu.

Boyler takılırsa neden ekstra üç yollu vana şart?

LG Therma V Monoblok 9 kW ısı pompası, hem ısıtma devresine hem de boyler serpantinine aynı anda su gönderecek şekilde bırakılırsa:

• Isıtma devresinde debi ve sıcaklık dengesiz hale gelir,
• Boyler suyu uzun sürede ısınır, sıcak su konforu düşer,
• Isıtma ile sıcak su arasında önceliklendirme yapılamadığı için sistem kararsız çalışır.

Bu nedenle:

• Isıtma devresi ile boyler serpantini arasına mutlaka ekstra bir üç yollu vana yerleştirilmelidir.

Üç yollu vananın çalışma prensibi:

• Normal durumda vana, sıcak suyu ısıtma devresine (radyatör/yerden ısıtma) yönlendirir,
• Boyler termostatı, boyler su sıcaklığının ayar değerinin altına indiğini algıladığında ısı pompası kontrolüne “sıcak su isteği” sinyali verir,
• Kontrol kartı üç yollu vanayı çevirerek debiyi boyler serpantinine yönlendirir; tüm güç geçici olarak boylere aktarılır,
• Boyler suyu hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner.

Bu sayede LG Therma V Monoblok 9 kW ısı pompası ile:

• Kullanım sıcak suyuna gerektiğinde otomatik öncelik verilir,
• Isıtma devresi ve boyler aynı anda kontrolsüz yüklenmez,
• Hem konfor hem de enerji verimliliği optimum seviyede korunur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre ayrımı

Fancoil ile yaz aylarında aktif soğutma

LG Therma V Monoblok 9 kW ısı pompası, uygun projelendirme ile fancoil üniteleri üzerinden yaz aylarında aktif soğutma da sağlayabilir. Fancoil cihazları:

• İçinde su serpantini ve fan bulunan terminal üniteleridir,
• Isı pompası soğutma moduna alındığında serpantin içinde soğuk su dolaşır,
• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker ve havayı soğutur,
• Mahallerde termostat veya fancoil üzeri kumanda ile hassas sıcaklık ayarı yapılabilir.

Tesisat açısından:

• Monoblok dış üniteden fancoil kolektörüne gidiş–dönüş hattı çekilir,
• Her fancoil için vana veya motorlu vana ile zon kontrolü sağlanır,
• Soğutma sırasında oluşan yoğuşma suyu için kondens drenaj hatları planlanır.

Isıtma devresi ile fancoil devresinin üç yollu vana ile ayrılması

Yerden ısıtma veya radyatör devresi ile fancoil soğutma devresi aynı LG Therma V Monoblok 9 kW ısı pompası üzerinden beslendiğinde, ısıtma ve soğutma devrelerinin birbirine karışmaması çok önemlidir. Aksi halde:

• Yerden ısıtma borularına soğuk su gitmesi zeminde yoğuşma ve nem problemlerine yol açabilir,
• Radyatörlere soğuk su gönderilmesi, konforsuzluk ve gereksiz ısıl gerilim oluşturabilir.

Bu sebeple:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasına üç yollu vana veya uygun vana kombinasyonları yerleştirilir.

Tipik işletme senaryosu:

• Kış modunda: Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; fancoil devresi kapalıdır.
• Yaz modunda: Sistem soğutma moduna alınır; vana konum değiştirerek soğuk suyu fancoil devresine gönderir, ısıtma devresi devre dışı kalır.

Bu sayede LG Therma V Monoblok 9 kW ısı pompası, tek bir hidrolik merkez üzerinden dört mevsim konfor sunarken devreler arası karışma ve konfor problemlerini önler.

Havuz ısıtma için ekstra eşanjör gerekliliği

Havuz suyunu doğrudan tesisata bağlamamak

LG Therma V Monoblok 9 kW ısı pompası ile küçük villa havuzları, jakuzi veya mini spa havuzlarının ısıtılması da mümkündür. Ancak havuz suyunu doğrudan ısı pompası ısıtma devresine bağlamak doğru değildir. Çünkü havuz suyunda:

• Klor,
• Tuz,
• pH düzenleyici ve diğer kimyasal katkılar

bulunur ve bu kimyasallar cihazın eşanjör yüzeylerinde korozyon, kireçlenme ve kirlenmeye sebep olabilir.

Plakalı eşanjör ile güvenli havuz entegrasyonu

Bu nedenle havuz ısıtma entegrasyonunda mutlaka ekstra bir plakalı eşanjör kullanılmalıdır. Kurgu şu şekildedir:

• LG Therma V Monoblok 9 kW ısı pompası ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,
• Havuz sirkülasyon hattı veya filtrasyon devresi, eşanjörün ikincil (sekonder) tarafına bağlanır,
• Isı, eşanjör plakaları üzerinden iki devre arasında transfer edilir; sular fiziksel olarak hiçbir zaman karışmaz.

Havuz tarafında:

• Ayrı bir sirkülasyon pompası veya filtrasyon pompasına paralel by-pass hattı,
• Gidiş–dönüş hattında sıcaklık sensörleri ve havuz termostatı,
• By-pass ve balans vanaları ile debi/sıcaklık ayarı

kullanılarak havuz suyu istenen konfor sıcaklığında tutulabilir. Böylece LG Therma V Monoblok 9 kW ısı pompası, yalnızca bina ısıtma ve kullanım sıcak suyu değil, havuz/jakuzi konforu için de verimli bir enerji kaynağı haline gelir.

Tesisat tarafında öne çıkan teknik detaylar

Elektrik altyapısı (monofaze besleme)

• 220–230 V monofaze besleme hattına uygun kesitte kablo seçimi,
• LG Therma V Monoblok 9 kW ısı pompası anma akımına uygun otomatik sigorta ve şalter seçimi,
• Kaçak akım rölesi ve gerilim dalgalanmalarına karşı ek koruma çözümleri,
• Tüm elektrik bağlantılarının yetkili elektrikçi tarafından yapılması.

Hidrolik devre ve donma koruması (monoblok yapının gereği)

Monoblok yapıda ısıtma suyu direkt olarak dış üniteden geçip bina içine döndüğü için donma riski mutlaka dikkate alınmalıdır:

• Dış ünite–bina arasındaki gidiş–dönüş borularının dış ortamda iyi ısı yalıtımı,
• Don tehlikesi olan bölgelerde tesisat suyunda uygun oranda antifriz kullanılması,
• Gerekirse boru ısıtıcı kablo ile ek don koruması,
• Sisteme uygun debi–basma yüksekliğine sahip sirkülasyon pompası seçimi,
• Pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankının erişilebilir noktalara yerleştirilmesi.

Kontrol ve otomasyon

• Boyler entegrasyonu varsa üç yollu vana ve boyler termostatı/NTC sensör bağlantısı,
• Isıtma devresi ile fancoil devresinin üç yollu vana veya vana kombinasyonlarıyla ayrılması,
• Oda termostatları ile zon kontrolü ve gerekirse basit bina otomasyonu entegrasyonu.

Sonuç olarak:

LG Therma V Monoblok 9 kW ısı pompası, monoblok tasarımı, monofaze şebeke uyumu ve kompakt yapısıyla:

• Radyatör veya yerden ısıtma ile kışın ısıtma,
• Fancoil takviyesi ile yazın soğutma,
• Boyler + üç yollu vana ile dört mevsim kullanım sıcak suyu,
• Plakalı eşanjör ile havuz veya jakuzi ısıtması

gibi pek çok ihtiyacı tek merkezden karşılayabilen, verimli, sessiz ve konfor odaklı bir hava–su ısı pompası çözümüdür. Doğru projelendirme, üç yollu vana ve eşanjör detaylarının titizlikle uygulanması ve uzman montajla birleştiğinde, bu ısı pompası uzun yıllar boyunca ekonomik, güvenilir ve yüksek konforlu bir işletme deneyimi sunar.
