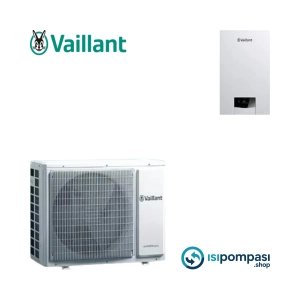

Vaillant Arotherm Pure 6 kW Isı Pompası – Kompakt konutlar için ekonomik ve verimli çözüm

Vaillant Arotherm Pure 6 kW ısı pompası, iyi yalıtılmış daireler, küçük müstakil evler ve yazlık konutlar gibi düşük–orta ısı ihtiyacına sahip yapılar için tasarlanmış, split tip ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Dış ünite, dış havadaki ısı enerjisini alır; iç ünitede bu enerji su devresine aktarılır ve yerden ısıtma, düşük sıcaklıklı radyatör veya fancoil sistemleriyle birlikte kullanılarak dört mevsim konfor sağlar. Monofaze (220 V) besleme yapısı sayesinde ilave trifaze hat gerektirmez ve Türkiye’deki standart konut elektrik altyapısıyla uyumlu çalışır. Kompakt boyutları, sade yapısı ve yüksek verimlilik odağındaki tasarımı ile Vaillant Arotherm Pure 6 kW ısı pompası, ilk kez ısı pompası kullanacak veya yatırım maliyetini kontrollü tutmak isteyen kullanıcılar için cazip bir seçenektir.

Split monofaze ısı pompası yapısı ve tesisata entegrasyonu

Vaillant Arotherm Pure 6 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi yalnızca dış ve iç ünite arasında kapalı devre çalışırken, bina içinde sadece su devresi tesisata bağlanır. Bu, hem güvenlik hem de montaj kolaylığı açısından önemli bir avantajdır.

Hidrolik merkez ve temel bileşenler

Tipik bir uygulamada sistem şu şekilde kurgulanır: Dış ünite → Dış havadan ısıyı alır ve soğutucu akışkanla iç üniteye taşır, İç ünite → Plakalı eşanjör üzerinden ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör veya fancoil devrelerine gerekli debiyi sağlar, Emniyet elemanları → Genleşme tankı, emniyet ventili, otomatik hava purjörleri ve sensörlerle sistemin güvenli ve dengeli çalışması sağlanır. İç üniteden sonra bir kollektör kullanılarak; yerden ısıtma halkaları, düşük sıcaklıklı radyatör devresi ve ileride eklenecek fancoil devreleri tek bir Vaillant Arotherm Pure 6 kW ısı pompası üzerinden yönetilebilir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Pure 6 kW ısı pompası, banyo ve mutfak için kullanım sıcak suyu üretmek üzere mutlaka harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak aynı kaynak üzerinden hem ısıtma devresini (yerden ısıtma/radyatör) hem de boyler serpantinini beslemek istendiğinde hidrolik karışıklık ve konfor kaybı ortaya çıkar. Bu yüzden devrede ekstra bir üç yollu vana kullanımı zorunludur.

Boyler devresinde üç yollu vananın görevi

Pratik bir hidrolik kurguda: Vaillant Arotherm Pure 6 kW ısı pompası gidiş hattı, motorlu bir üç yollu vana ile iki kola ayrılır: Isıtma devresi hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler üzerindeki sıcaklık sensörü, sıcak su talebini veya sıcaklık düşümünü algıladığında, kontrol ünitesi üç yollu vanayı boyler pozisyonuna alır; tüm debi boyler serpantinine yönlendirilir. Boyler hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner ve konut ısıtması kaldığı yerden devam eder. Bu hidrolik kurgunun avantajları: Boyler “öncelikli devre” haline gelerek hızlı şekilde ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları kontrol altında tutularak ısı pompası daha stabil ve verimli çalışır. Üç yollu vana kullanılmadığı takdirde debi aynı anda hem boylere hem ısıtma devresine dağılır; boyler geç ısınır, yerden ısıtma/radyatör sıcaklıkları dalgalanır ve kullanıcı konforu azalır.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devre yönetimi

Vaillant Arotherm Pure 6 kW ısı pompası, yalnızca ısıtma değil, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında serinletme imkânı sunar. Küçük ve orta metrajlı konutlarda, özellikle salon ve yoğun kullanılan yaşam alanlarına yerleştirilecek birkaç fancoil ile homojen bir soğutma elde etmek mümkündür. Bu noktada ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru şekilde ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı

Pratik bir tesisat tasarımında: Isı pompası gidiş hattı, ana bir kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana konumlandırılır. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak tüm debiyi yerden ısıtma ve/veya radyatör devrelerine yönlendirir; Vaillant Arotherm Pure 6 kW ısı pompası ısıtma modunda çalışır. Yaz modunda → Isıtma devrelerini kapatır veya minimuma indirir, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İstenirse, yerden ısıtma devresi sınırlı soğutma için de kullanılabilir. Bu durumda: Karışım vanası ile zemine giden su sıcaklığı, yoğuşma riskini azaltacak seviyede sınırlandırılır, Zemin ve oda sensörleri ile yüzey sıcaklıkları kontrol edilir. Bu sayede tek bir Vaillant Arotherm Pure 6 kW ısı pompası, hem ısıtma hem de soğutma devrelerini akıllı ve esnek şekilde yönetebilen kompakt bir sistemin merkezinde yer alır.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gerekir?

Vaillant Arotherm Pure 6 kW ısı pompası, doğru kapasite hesabı yapıldığında küçük hacimli havuzların veya jakuzi benzeri sıcak su hacimlerinin ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) ve hijyen gereklilikleri nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu nedenle havuz devresi ile ısı pompası devresini birbirinden ayırmak için mutlaka ek bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin **ısı pompası** tesisatına bağlanması

Tipik bir havuz ısıtma kurgusu şu şekilde tasarlanır: Vaillant Arotherm Pure 6 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir; su karışımı olmaz. Bu çözüm ile: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda, birkaç vana kapatılarak havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp devreden çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Pure 6 kW ısı pompası üzerinden kontrollü, güvenli ve esnek şekilde yönetilebilir.

Vaillant Arotherm Pure 6 kW ısı pompası ile kompakt, ekonomik ve çok yönlü sistem

Özetle Vaillant Arotherm Pure 6 kW ısı pompası: Split ve monofaze yapısıyla küçük ve iyi yalıtılmış konutlara kolayca entegre olabilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın ise destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen modern ve ekonomik bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Pure 6 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
