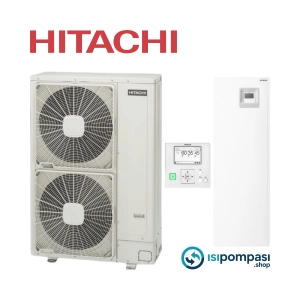

Hitachi Yutaki S80 11 kW Isı Pompası

Split, monofaze, boyler entegre, yüksek sıcaklık konfor çözümü

Hitachi Yutaki S80 11 kW ısı pompası, özellikle mevcut radyatörlü tesisatları bulunan, iyi yalıtılmış daireler, villalar ve küçük ticari alanlar için tasarlanmış, split tip, monofaze çalışan ve üzerinde entegre boyler bulunan bir hava–su ısı pompası sistemidir. Split yapıda dış ünite, dış ortam havasındaki ısıyı soğutucu akışkan vasıtasıyla alır; iç ünite (hidrokit + entegre boyler), bu ısıyı suya aktararak hem ısıtma devresine hem de kullanım sıcak suyuna hizmet edebilir. Böylece tek bir kompakt gövdeden ısıtma, sıcak su ve doğru kurgulandığında soğutma yönetilebilir.

Monofaze 220–230 V besleme ile çalışan Hitachi Yutaki S80 11 kW ısı pompası, trifaze altyapı gerektirmeden pek çok konut projesine kolayca adapte olabilir. S80 serisinin yüksek sıcaklık üretebilme kabiliyeti, özellikle klasik panel radyatör ve döküm radyatörlü sistemlerde dönüşüme uygun, modern ve enerji verimli bir alternatif sunar.

Radyatör ve yerden ısıtma ile ısıtma konforu

Mevcut radyatörlü sistemlerde Hitachi Yutaki S80 11 kW ısı pompası

Hitachi Yutaki S80 11 kW ısı pompası, yüksek sıcaklıklı çalışma prensibi sayesinde mevcut radyatörlü tesisatlara uyarlamaya elverişlidir. Özellikle kombi veya kazan değişimi düşünülen projelerde, tesisatın büyük ölçüde korunarak enerji verimli bir sisteme geçiş imkânı sunar. Tipik kurgu şöyledir:

• Dış ünite ile iç ünite (hidrokit + boyler) arasında soğutucu akışkan hattı çekilir,
• İç ünitenin ısıtma devresi gidiş–dönüş hatları, radyatör ana koluna veya kolektöre bağlanır,
• Gerektiğinde küçük bir denge tankı (buffer tank) ile ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir,
• Hat üzerinde sirkülasyon pompası, pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankı yerleştirilir.

Bu yapı sayesinde Hitachi Yutaki S80 11 kW ısı pompası, radyatör devresine projeye uygun sıcaklıkta su vererek kış boyunca homojen, sessiz ve verimli bir ısıtma sağlar. Oda termostatı ve termostatik vanalarla mahaller bazında sıcaklık kontrolü mümkündür.

Yerden ısıtma ile düşük sıcaklıkta ekstra verim

Yüksek sıcaklık üretebilmenin yanında, Hitachi Yutaki S80 11 kW ısı pompası yerden ısıtma devreleri ile birlikte kullanıldığında çok daha yüksek verim değerlerine ulaşabilir:

• Düşük sıcaklıklı su, zemin içerisindeki borularda dolaşarak mekânı yumuşak ve homojen biçimde ısıtır,
• Zeminden tavana doğru doğal, konforlu bir sıcaklık profili elde edilir,
• Daha düşük gidiş suyu sıcaklıkları sayesinde ısı pompası daha yüksek COP ile çalışır, elektrik tüketimi azalır.

Tesisat tarafında:

• Yerden ısıtma kolektörlerinde her hat için debi ayarı yapılması,
• Gerekirse yerden ısıtma devresine özel sirkülasyon pompası kullanılması,
• Oda bazlı termostatlar ve manifold üzeri motorlu vanalarla zon (bölge) kontrolü sağlanması,
• Doğru boru çapı, boru adımı, şap altı yalıtım ve kenar bantlarının eksiksiz uygulanması

Hitachi Yutaki S80 11 kW ısı pompası ile hem yüksek sıcaklıklı radyatör devreleri hem de düşük sıcaklıklı yerden ısıtma devreleri aynı hidrolik merkezden, doğru vana ve dengeleme elemanları ile yönetilebilir.

Boyler takviyesi, üç yollu vana gereksinimi ve sıcak su yönetimi

Entegre boyler ve harici boyler takviyesi ihtimali

Hitachi Yutaki S80 11 kW ısı pompası’nın en önemli avantajlarından biri, iç ünitenin içinde entegre bir boyler barındırmasıdır. Bu sayede:

• Kullanım sıcak suyu üretimi için ek bir tank gerektirmeden,
• Kompakt bir gövdeyle hem ısıtma hem sıcak su aynı üniteden yönetilerek,
• Montaj alanı, borulama ve işçilik daha düzenli hale getirilerek

pratik bir çözüm sunulur.

Ancak bazı projelerde, özellikle:

• Çok banyolu villalarda,
• Yüksek tüketimi olan kalabalık hanelerde,
• Kullanım sıcak suyu kapasitesinin arttırılması istenen uygulamalarda

entegre boylere ek olarak harici bir boyler takviyesi gündeme gelebilir. İşte bu noktada, bu ürün ile sıcak su alabilmek için boyler takviyesi gerekli olduğu durumlarda, harici boyler sisteme eklenecekse mutlaka ekstra bir üç yollu vana kullanılması gerekir.

Harici boyler için üç yollu vana neden şarttır?

Hitachi Yutaki S80 11 kW ısı pompası, hem ısıtma devresine hem de (entegre veya harici) boyler serpantinine sıcak su sağlayan tek bir kaynaktır. Harici boyler devresi, ısıtma devresi ile birlikte kontrolsüz şekilde bağlanırsa:

• Debi aynı anda hem ısıtma devresine hem harici boylere dağılır,
• Boyler yeterince hızlı ısınmaz, sıcak su konforu azalır,
• Isıtma tarafında debi ve sıcaklık dalgalanmaları oluşur, oda sıcaklıkları stabil kalmaz,
• Isı pompası yükü tam olarak önceliklendirilemediği için enerji verimliliği düşer.

Bu nedenle:

• Isıtma devresi (radyatör/yerden ısıtma) ile harici boyler serpantini arasına üç yollu vana yerleştirilir.

Çalışma prensibi:

• Normal durumda üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir,
• Harici boyler termostatı, su sıcaklığı ayar değerinin altına düştüğünde ısı pompası kontrol kartına “sıcak su ihtiyacı” sinyali gönderir,
• Kontrol kartı üç yollu vanayı çevirerek debiyi harici boyler serpantinine yönlendirir; ısı pompası gücü boylere aktarılır,
• Boyler suyu hedef sıcaklığa ulaştığında vana yeniden ısıtma devresine döner.

Bu kurgu sayesinde Hitachi Yutaki S80 11 kW ısı pompası ile:

• Isıtma ve sıcak su yükleri otomatik olarak yönetilir,
• Kullanım sıcak suyuna gerektiğinde öncelik tanınır,
• Enerji verimliliği ve konfor dengesi korunur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre ayrımı

Fancoil ile yazın aktif soğutma

Hitachi Yutaki S80 11 kW ısı pompası, doğru tesisat kurgusu ile yaz aylarında soğutma da sağlayabilir. Bunun için mekânlara fancoil (fan-coil) üniteleri yerleştirilir. Fancoil cihazları:

• İçinde su serpantini ve fan barındıran terminal üniteleridir,
• Isı pompası soğutma moduna geçtiğinde serpantinden soğuk su dolaşır,
• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker ve havayı soğutur,
• Oda termostatları veya fancoil üzeri kontrol panelleri ile her mahallin sıcaklığı ayrı ayrı ayarlanabilir.

Tesisat açısından:

• İç üniteden fancoil kolektörüne gidiş–dönüş hattı çekilir,
• Her fancoil için bağımsız vana veya motorlu vana kullanılarak zon kontrolü sağlanır,
• Soğutma sırasında oluşan yoğuşma suyunun tahliyesi için kondens drenaj hatları planlanır.

Isıtma devresi ile fancoil devresinin üç yollu vana ile ayrılması

Yerden ısıtma veya radyatör hattı ile fancoil soğutma devresi aynı Hitachi Yutaki S80 11 kW ısı pompası üzerinden beslendiğinde, ısıtma ve soğutma devrelerinin karışmaması hayati önem taşır. Aksi durumda:

• Yerden ısıtma devresine soğuk su gitmesi zeminde yoğuşma, nem ve yapı hasarı riskini artırır,
• Radyatörlere soğuk su gitmesi, hem konforsuzluk hem de gereksiz ısıl gerilimlere yol açar.

Bu nedenle:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasına üç yollu vana veya uygun vana kombinasyonları yerleştirilir.

Tipik işletme senaryosu:

• Kış modunda: Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir, fancoil hattı kapalı kalır.
• Yaz modunda: Sistem soğutma moduna alınır; vana konum değiştirerek soğuk suyu fancoil devresine yönlendirir, ısıtma devresi devre dışı bırakılır.

Bu sayede Hitachi Yutaki S80 11 kW ısı pompası, tek hidrolik merkez üzerinden dört mevsim konfor sağlarken devreler arası karışma ve konfor sorunları engellenmiş olur.

Havuz ısıtma için ekstra eşanjör gerekliliği

Havuz suyunu doğrudan ısı pompası devresine bağlamamak

Hitachi Yutaki S80 11 kW ısı pompası ile küçük villa havuzları, spa veya jakuzi uygulamalarında havuz ısıtması yapmak da mümkündür. Ancak havuz suyunu doğrudan ısı pompası devresindeki tesisat suyuna bağlamak doğru değildir. Çünkü havuz suyunda:

• Klor,
• Tuz,
• pH düzenleyici ve diğer kimyasallar

bulunur ve bunlar cihazın eşanjör yüzeylerinde korozyon, kireçlenme ve kirlenmeye sebep olabilir.

Plakalı eşanjör ile güvenli havuz entegrasyonu

Bu nedenle havuz entegrasyonunda mutlaka ekstra bir plakalı eşanjör kullanmak gerekir. Temel kurgu:

• Hitachi Yutaki S80 11 kW ısı pompası ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,
• Havuz sirkülasyon hattı (filtrasyon pompasına bağlı devre) eşanjörün ikincil (sekonder) tarafına bağlanır,
• Isı, eşanjör plakaları üzerinden iki devre arasında aktarılır; sular fiziksel olarak hiçbir zaman karışmaz.

Havuz tarafında:

• Ayrı bir sirkülasyon pompası veya filtrasyon devresine paralel by-pass hattı,
• Gidiş–dönüşte sıcaklık sensörleri ve havuz termostatı,
• By-pass ve balans vanaları ile debi ve sıcaklık ayarı

planlanarak havuz suyu istenen konfor sıcaklığında tutulabilir. Böylece Hitachi Yutaki S80 11 kW ısı pompası, yalnızca ısıtma ve sıcak su değil, havuz konforu için de verimli bir enerji kaynağına dönüşür.

Tesisat tarafında öne çıkan önemli başlıklar

Elektrik altyapısı (monofaze besleme)

• 220–230 V monofaze hatta uygun kesitte besleme kablosu seçimi,
• Hitachi Yutaki S80 11 kW ısı pompası gücüne uygun otomatik sigorta ve koruma elemanlarının kullanılması,
• Kaçak akım rölesi ve gerilim dalgalanmalarına karşı koruma çözümlerinin eklenmesi,
• Tüm elektrik pano ve bağlantılarının yetkili bir elektrikçi tarafından yapılması.

Hidrolik devre ve donma koruması

• Dış ünite–iç ünite arasındaki soğutucu akışkan hattının projeye uygun çap ve uzunlukta döşenmesi,
• İç ünite ile ısıtma/fancoil devresi arasındaki su hatlarının iyi yalıtılması,
• Donma riski olan bölgelerde gerekirse antifriz karışımı veya boru ısıtıcı kablo kullanılması,
• Sirkülasyon pompalarının doğru debi–basınç değerleri ile seçilip uygun noktalara yerleştirilmesi,
• Pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankının erişimi kolay noktalara konumlandırılması.

Kontrol ve otomasyon

• Harici boyler entegrasyonu varsa üç yollu vana ve boyler termostatı/NTC sensör bağlantısı,
• Isıtma devresi ile fancoil devresinin üç yollu vana veya vana kombinasyonları ile ayrılması,
• Oda termostatları, zon kontrol modülleri ve istenirse bina otomasyon sistemine entegrasyon.

Sonuç olarak:

Hitachi Yutaki S80 11 kW ısı pompası, split tasarımı, entegre boyler avantajı, monofaze şebeke uyumu ve esnek tesisat entegrasyonu ile:

• Radyatör veya yerden ısıtma ile kış ısıtması,
• Fancoil üniteleriyle yaz soğutması,
• Entegre boyler ve gerekirse harici boyler takviyesi ile dört mevsim kullanım sıcak suyu,
• Plakalı eşanjör aracılığıyla havuz ısıtması

gibi pek çok ihtiyacı tek merkezden karşılayabilen, kompakt, güçlü ve enerji verimli bir hava–su ısı pompası çözümüdür. Doğru projelendirme, üç yollu vana ve eşanjör detaylarının özenle uygulanması ve uzman montajla bir araya geldiğinde, bu ısı pompası uzun yıllar boyunca güvenli, ekonomik ve yüksek konforlu bir işletme deneyimi sunabilir.
