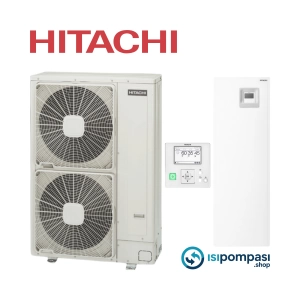

Hitachi Yutaki S80 16 kW Isı Pompası

Split, monofaze, boyler entegre, yüksek sıcaklıklı premium konfor çözümü

Hitachi Yutaki S80 16 kW ısı pompası, özellikle geniş metrajlı villalar, dubleks–tripleks konutlar, kaliteli yalıtıma sahip büyük daireler ve küçük ticari alanlar için tasarlanmış, split tip, monofaze çalışan ve entegre boylerli bir hava–su ısı pompası sistemidir. Dış ünite, dış ortam havasındaki ısıyı soğutucu akışkan üzerinden alır; iç ünite (hidrokit + entegre boyler), bu ısıyı ısıtma suyu devresine ve kullanım sıcak suyuna aktarır. Böylece tek bir kompakt gövdeden ısıtma, kullanım sıcak suyu ve doğru kurgulandığında fancoil ile soğutma yönetilebilir.

Monofaze 220–230 V şebeke ile çalışan Hitachi Yutaki S80 16 kW ısı pompası, trifaze altyapı gerektirmeden pek çok konut projesinde uygulanabilir. S80 serisinin yüksek sıcaklık üretebilme kabiliyeti, mevcut panel veya döküm radyatörlü sistemlerin kazan/kombi yerine modern bir ısı pompası çözümüne dönüştürülmesini son derece cazip hale getirir.

Radyatör ve yerden ısıtma ile ısıtma konforu

Mevcut radyatörlü sistemlerde Hitachi Yutaki S80 16 kW ısı pompası

Hitachi Yutaki S80 16 kW ısı pompası, yüksek sıcaklıklı çalışma kabiliyeti sayesinde mevcut radyatörlü tesisatların büyük oranda korunarak, klasik yakıtlardan (doğalgaz, fuel-oil vb.) elektrikli ve çok daha verimli bir sisteme geçirilmesine olanak tanır. Tipik uygulama kurgusu şu şekildedir:

• Dış ünite ile iç ünite (hidrokit + boyler) arasında soğutucu akışkan hattı döşenir,
• İç ünitenin ısıtma devresi gidiş–dönüş hatları, radyatör ana koluna veya kolektörlere bağlanır,
• Gerekirse küçük hacimli bir denge tankı (buffer tank) ile ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir,
• Hat üzerinde sirkülasyon pompası, pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankı konumlandırılır.

Bu sayede Hitachi Yutaki S80 16 kW ısı pompası, radyatör devresine projede hesaplanmış sıcaklıkta su göndererek kış boyunca homojen, sessiz ve konforlu ısıtma sağlar. Oda termostatları ve termostatik radyatör vanaları ile oda bazlı kontrol sağlanabilir; hem konfor seviyesi yükselir hem de gereksiz enerji tüketimi azaltılır.

Yerden ısıtma ile düşük sıcaklıkta maksimum verim

Hitachi Yutaki S80 16 kW ısı pompası, yüksek sıcaklık üretme avantajına sahip olmakla birlikte, yerden ısıtma ile kullanıldığında çok daha yüksek verim (COP) değerlerine ulaşır:

• Düşük sıcaklıklı su, zemin içindeki borularda dolaşarak geniş yüzeyden yayılı ısı sağlar,
• Zeminden tavana doğru doğal ve konforlu bir sıcaklık profili elde edilir,
• Daha düşük gidiş suyu sıcaklıkları sayesinde ısı pompası daha az elektrik tüketerek daha çok ısı üretir.

Tesisat tarafında öne çıkan detaylar:

• Yerden ısıtma kolektörlerinde hat bazlı hassas debi ayarı,
• Büyük metrajlı uygulamalarda yerden ısıtma devresine özel sirkülasyon pompası kullanılması,
• Oda termostatları ve manifold üzeri motorlu vanalarla zon (bölge) kontrolü,
• Doğru boru çapı, boru adımı, şap altı ısı yalıtımı ve kenar bantlarının eksiksiz uygulanması.

Bu doğru tasarım ve uygulama adımları, Hitachi Yutaki S80 16 kW ısı pompası ile uzun yıllar sürdürülebilir konfor ve yüksek enerji verimliliği sağlar.

Boyler takviyesi, üç yollu vana gereksinimi ve sıcak su yönetimi

Entegre boyler ve ilave boyler takviyesi ihtiyacı

Hitachi Yutaki S80 16 kW ısı pompası iç ünitesi entegre bir boylere sahiptir; bu sayede standart bir ailenin kullanım sıcak suyu ihtiyacı çoğu projede yalnızca cihazın kendi boyleri ile karşılanabilir. Ancak bazı durumlarda, bu ürün ile daha yüksek miktarda sıcak su alabilmek için boyler takviyesi yapmak gerekebilir:

• Çok banyolu, çok katlı ve kalabalık hanelerde,
• Banyo + mutfak + jacuzzi/spa gibi eş zamanlı tüketimi yüksek senaryolarda,
• Küçük ticari işletmelerde (kuaför, spor salonu, klinik vb.) yoğun sıcak su kullanımında.

Bu gibi projelerde mevcut entegre boylere ek olarak harici bir boyler bağlandığında, harici boyler devresini verimli yönetebilmek için mutlaka ekstra bir üç yollu vana gereklidir.

Harici boyler için ekstra üç yollu vana neden şarttır?

Hitachi Yutaki S80 16 kW ısı pompası, hem ısıtma devresine (radyatör/yerden ısıtma) hem de entegre ve/veya harici boyler serpantinlerine enerji sağlayan tek bir ısı kaynağıdır. Harici boyler ısıtma devresi ile birlikte kontrolsüz bir şekilde paralel bağlanırsa:

• Debi aynı anda hem ısıtma devresine hem boyler serpantinine dağılır,
• Harici boyler suyu geç ısınır, sıcak su konforu azalır,
• Isıtma devresinde debi ve sıcaklık dalgalanmaları oluşur, oda sıcaklıkları stabil kalmaz,
• Isı pompası yükü doğru önceliklendirilmediği için enerji verimliliği düşer.

Bu sebeple:

• Isıtma devresi ile harici boyler serpantini arasına mutlaka bir üç yollu vana yerleştirilmelidir.

Çalışma prensibi özetle şöyledir:

• Normalde üç yollu vana, gidiş suyunu radyatör/yerden ısıtma devresine yönlendirir,
• Harici boyler termostatı, su sıcaklığının ayar değerinin altına düştüğünü algıladığında ısı pompası kontrol kartına “sıcak su ihtiyacı” sinyali gönderir,
• Kontrol kartı üç yollu vanayı çevirerek debiyi harici boyler serpantinine yönlendirir; tüm güç geçici olarak boylere aktarılır,
• Boyler suyu hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner.

Bu otomasyon mantığı ile Hitachi Yutaki S80 16 kW ısı pompası:

• Kullanım sıcak suyuna gerektiğinde öncelik verir,
• Isıtma ve sıcak su yüklerini dengeli yönetir,
• Konfor ve enerji verimliliğini birlikte korur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre ayrımı

Fancoil ile yaz aylarında aktif soğutma

Hitachi Yutaki S80 16 kW ısı pompası, uygun projelendirme ile yaz aylarında soğutma da sağlayabilir. Bunun için iç mekânlara fancoil (fan-coil) üniteleri yerleştirilir. Fancoil üniteleri:

• İçinde su serpantini ve fan bulunan terminal cihazlardır,
• Isı pompası soğutma moduna geçtiğinde serpantin içinde soğuk su dolaşır,
• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker ve havayı soğutur,
• Oda termostatları veya fancoil üzerindeki kontrol panelleri ile her mahallin sıcaklığı bağımsız yönetilebilir.

Tesisat açısından:

• İç üniteden fancoil kolektörüne gidiş–dönüş su hatları çekilir,
• Her fancoil için bağımsız vana veya motorlu vana ile zon bazlı kontrol sağlanır,
• Soğutma modunda oluşacak yoğuşma suyunun tahliyesi için kondens drenaj hatları planlanır.

Isıtma devresi ile fancoil soğutma devresinin üç yollu vana ile ayrılması

Yerden ısıtma veya radyatör devresi ile fancoil devresi aynı Hitachi Yutaki S80 16 kW ısı pompası üzerinden beslendiğinde, ısıtma ve soğutma devrelerinin karışmaması şarttır. Aksi halde:

• Yerden ısıtma devresine soğuk su gitmesi zeminde yoğuşma, nem ve yapı hasarı riskini artırır,
• Radyatörlere soğuk su gitmesi, hem konforsuzluk hem de gereksiz ısıl gerilimlere neden olur.

Bu nedenle:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasına üç yollu vana veya uygun vana kombinasyonları yerleştirilir.

Tipik işletme senaryosu:

• Kış modunda: Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; fancoil hattı kapalı kalır.
• Yaz modunda: Sistem soğutma moduna alınır; vana konum değiştirerek soğuk suyu fancoil devresine gönderir, ısıtma devresi devre dışı bırakılır.

Bu sayede Hitachi Yutaki S80 16 kW ısı pompası, tek hidrolik merkez üzerinden dört mevsim konfor sunarken, devreler arası karışma ve konfor problemlerinin önüne geçilmiş olur.

Havuz ısıtma için ekstra eşanjör gerekliliği

Havuz suyunu doğrudan ısı pompası devresine bağlamamak

Hitachi Yutaki S80 16 kW ısı pompası ile villa havuzları, jakuzi veya küçük spa havuzlarının ısıtılması da mümkündür. Ancak havuz suyunu doğrudan ısı pompası ısıtma devresindeki tesisat suyuna bağlamak doğru değildir. Çünkü havuz suyunda:

• Klor,
• Tuz,
• pH düzenleyici kimyasallar ve diğer katkı maddeleri

bulunur ve bunlar cihazın eşanjör yüzeylerinde korozyon, kirlenme ve kireçlenmeye sebep olabilir.

Plakalı eşanjörle güvenli ve uzun ömürlü havuz entegrasyonu

Bu nedenle havuz entegrasyonunda mutlaka ekstra bir plakalı eşanjör kullanılmalıdır. Temel kurgu:

• Hitachi Yutaki S80 16 kW ısı pompası ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,
• Havuz sirkülasyon hattı (filtrasyon pompasına bağlı devre) eşanjörün ikincil (sekonder) tarafına bağlanır,
• Isı, eşanjör plakaları üzerinden iki devre arasında transfer edilir; sular fiziksel olarak hiçbir zaman karışmaz.

Havuz tarafında:

• Ayrı bir sirkülasyon pompası veya filtrasyon devresine paralel by-pass hattı,
• Gidiş–dönüş hattında sıcaklık sensörleri ve havuz termostatı,
• By-pass ve balans vanaları ile debi ve sıcaklık ayarı

kullanılarak havuz suyu istenen konfor sıcaklığında tutulabilir. Böylece Hitachi Yutaki S80 16 kW ısı pompası, yalnızca bina ısıtma ve sıcak su değil, havuz ve spa konforu için de yüksek verimli ve güvenli bir enerji kaynağına dönüşür.

Tesisat tarafında öne çıkan önemli detaylar

Elektrik altyapısı (monofaze besleme)

• 220–230 V monofaze şebekeye uygun kesitte besleme kablosu seçilmesi,
• Hitachi Yutaki S80 16 kW ısı pompası gücüne uygun otomatik sigorta ve koruma elemanlarının kullanılması,
• Kaçak akım rölesi ve gerilim dalgalanmalarına karşı ek koruma çözümlerinin eklenmesi,
• Tüm elektrik pano ve bağlantılarının yetkili bir elektrikçi tarafından yapılması.

Hidrolik devre ve donma koruması

• Dış ünite–iç ünite arasındaki soğutucu akışkan hattının projeye uygun çap ve mesafede döşenmesi,
• İç ünite ile ısıtma/fancoil devresi arasındaki su hatlarının iyi yalıtılması,
• Donma riski olan bölgelerde gerekirse antifriz karışımı veya boru ısıtıcı kablo kullanılması,
• Sirkülasyon pompalarının doğru debi–basınç değerleriyle seçilerek uygun noktalara yerleştirilmesi,
• Pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankının erişimi kolay noktalara konumlandırılması.

Kontrol ve otomasyon

• Harici boyler entegrasyonu varsa üç yollu vana ve boyler termostatı/NTC sensör bağlantısı,
• Isıtma devresi ile fancoil devresinin üç yollu vana veya vana kombinasyonları ile ayrılması,
• Oda termostatları, zon kontrol modülleri ve gerekirse bina otomasyon sistemi ile entegrasyon.

Sonuç olarak:

Hitachi Yutaki S80 16 kW ısı pompası, split tasarımı, entegre boyler konforu, monofaze şebeke uyumu ve esnek tesisat entegrasyonu ile:

• Radyatör veya yerden ısıtma ile kış ısıtması,
• Fancoil üniteleri ile yaz soğutması,
• Entegre boyler ve gerekirse harici boyler takviyesi ile dört mevsim kullanım sıcak suyu,
• Plakalı eşanjör aracılığıyla havuz veya spa ısıtması

gibi pek çok ihtiyacı tek merkezden karşılayabilen, güçlü, konfor odaklı ve enerji verimli bir hava–su ısı pompası çözümüdür. Doğru projelendirme, üç yollu vana ve eşanjör detaylarının titizlikle uygulanması ve uzman montaj ile birleştiğinde, bu ısı pompası uzun yıllar boyunca güvenli, ekonomik ve yüksek konforlu bir işletme deneyimi sunar.
