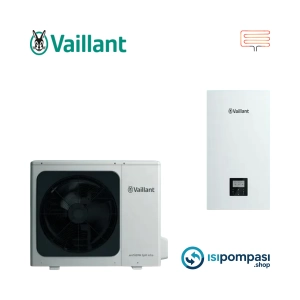

Vaillant Arotherm Split Intro 10 kW (Harici Rezistanslı) Isı Pompası – Konutlar için tam konforlu ısıtma, soğutma ve sıcak su çözümü

Vaillant Arotherm Split Intro 10 kW (Harici Rezistanslı) ısı pompası, küçük ve orta metrajlı müstakil evler, dubleks daireler ve modern konut projeleri için tasarlanmış, yüksek verimli bir hava–su ısı pompası sistemidir. Split yapısı sayesinde dış ünite dış havadaki ısıyı toplar, iç ünitede bu enerji su devresine aktarılır; böylece radyatör, yerden ısıtma ve fancoil gibi farklı ısıtma/soğutma sistemleriyle uyumlu çalışır. Monofaze (220 V) çalışan yapısı ile Türkiye’de yaygın kullanılan elektrik altyapısına ek trifaze hat gerektirmeden uyum sağlar. Harici rezistans desteği ise çok düşük dış hava sıcaklıklarında veya ani yük artışlarında devreye girerek, ısı pompası sistemine ilave güvenlik ve süreklilik kazandırır. Tek bir Vaillant Arotherm Split Intro 10 kW ısı pompası ile hem ısıtma, hem soğutma hem de sıcak su konforu tek merkezden yönetilebilir.

Split monofaze ısı pompası yapısı ve tesisata bağlanma prensibi

Vaillant Arotherm Split Intro 10 kW ısı pompası, dış ve iç üniteden oluşan split bir sistemdir. Soğutucu akışkan devresi dış–iç ünite arasında kapalı kalırken, kullanıcı tarafında yalnızca su devresi ile çalışılır. Bu sayede: Dış ünite → Dış havadan ısıyı alır ve soğutucu akışkan ile iç üniteye taşır, İç ünite → Plakalı eşanjör, sirkülasyon pompası ve emniyet elemanları ile ısıyı su devresine aktarır, Tesisat tarafında → Yerden ısıtma kollektörleri, radyatör devresi ve fancoil devreleri tek bir ısı pompası kaynağından beslenir. Harici rezistans, ısı pompası kapasitesinin sınırlandığı anlarda veya defrost çevrimlerinde devreye girerek, iç ortam sıcaklığının düşmesini engelleyen bir destek ısı kaynağı gibi görev yapar. Bu da özellikle soğuk iklim bölgelerinde konfor sürekliliği açısından önemli bir avantajdır.

Boyler ile kullanım sıcak suyu üretimi – Üç yollu vana neden şarttır?

Vaillant Arotherm Split Intro 10 kW ısı pompası, kullanım sıcak suyu için bir boyler (kullanım suyu deposu) ile birlikte çalıştırıldığında en doğru sonucu verir. Burada ısı pompası devresinden gelen ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna enerji aktarır. Ancak ısıtma devresi ile boyler devresi aynı kaynağa bağlı olduğundan, akışın akıllıca yönetilmesi için mutlaka bir üç yollu vana kullanılması gerekir.

Boyler devresinde üç yollu vananın görevi

Tipik bir tesisat kurgusu şu şekildedir: Vaillant Arotherm Split Intro 10 kW ısı pompası çıkışından sonra ana hat, motorlu bir üç yollu vana ile iki kola ayrılır: Isıtma devresi hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Sıcak su önceliği aktif olduğunda üç yollu vana, tüm debiyi boyler serpantinine yönlendirir, Boyler istenen sıcaklığa ulaştığında vana tekrar ısıtma devresine geçiş yapar. Bu sayede: Boyler kısa sürede istenen sıcaklığa çıkar, Isıtma devresinde hidrolik denge bozulmaz, Geri dönüş sıcaklıkları kontrol altında tutularak ısı pompası verimliliği korunur.

Üç yollu vana kullanılmazsa ortaya çıkabilecek problemler

Üç yollu vana kullanılmadığında: Isıtma devresi ve boyler aynı anda beslenmeye çalışır, Debi bölünür ve boylerin ısınma süresi uzar, Isıtma devresine giden su sıcaklığı düşer, konfor kayıpları yaşanır, Geri dönüş hattında ısı karışımı oluşarak ısı pompasının çalışma şartları olumsuz etkilenir. Bu nedenle Vaillant Arotherm Split Intro 10 kW ısı pompası ile boylerli sıcak su uygulamalarında üç yollu vana; doğru yönlendirme, verimlilik ve konfor açısından vazgeçilmez bir tesisat elemanıdır.

Fancoil ile soğutma – Üç yollu vana ile modlar arasında esnek geçiş

Vaillant Arotherm Split Intro 10 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında serinletme sağlar. Özellikle yerden ısıtma + fancoil kombinasyonlarında, ısıtma ve soğutma devrelerinin doğru ayrılması için üç yollu vana ve kollektör kurgusu büyük önem taşır.

Isıtma ve fancoil devrelerinin ayrılması

Pratik bir sistem tasarımı şu şekilde yapılabilir: Isı pompası çıkışından sonra bir ana kollektör konumlandırılır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi, Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatıp suyu öncelikle yerden ısıtma ve radyatör devrelerine yönlendirir, Yaz modunda → Isıtma devrelerini kapatarak tüm debiyi fancoil kollektörüne aktarır. İhtiyaç halinde, yerden ısıtmayı sınırlı soğutma amaçlı kullanmak için karışım vanası ve zemin sıcaklık sensörleri devreye alınabilir. Böylece döşemeye giden su sıcaklığı kontrol edilerek yoğuşma riski azaltılır ve konforlu bir serinletme sağlanır. Tüm bu senaryolarda sistemin kalbinde Vaillant Arotherm Split Intro 10 kW ısı pompası yer alır.

Havuz ısıtma uygulamaları – Ek plakalı eşanjör ihtiyacı

Vaillant Arotherm Split Intro 10 kW ısı pompası, uygun kapasite hesabı ve doğru tesisat ile küçük hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) sebebiyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması doğru değildir. Bu noktada devrelerin birbirinden ayrılması için ek bir plakalı eşanjör kullanılması zorunludur.

Plakalı eşanjör ile devre ayrımı ve avantajları

Havuz ısıtma kurgusu genellikle şu şekilde yapılır: Vaillant Arotherm Split Intro 10 kW ısı pompası, kapalı devrede dolaşan ısıtma suyunu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir, su karışımı olmaz. Bunun avantajları: Havuz suyundaki kimyasalların ısı pompasının hidrolik modülüne, pompalarına ve tesisat ekipmanına zarar vermesi önlenir, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp kapatmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Split Intro 10 kW ısı pompası üzerinden kontrollü ve güvenli şekilde yönetilir.

Vaillant Arotherm Split Intro 10 kW ısı pompası ile tek merkezden tam konfor

Özetle Vaillant Arotherm Split Intro 10 kW (Harici Rezistanslı) ısı pompası: Split ve monofaze yapısıyla konut projelerine kolaylıkla uyum sağlayan, Boyler ile kullanım sıcak suyu üretirken üç yollu vana sayesinde debiyi doğru yönlendiren, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde entegre edebilen, Harici rezistans desteği ile zorlu hava şartlarında dahi konfor sürekliliğini koruyan çok yönlü ve esnek bir hava–su ısı pompası çözümüdür. Doğru dimensioning, kollektör yerleşimi, üç yollu vanalar, plakalı eşanjör ve sirkülasyon pompalarıyla birlikte projelendirildiğinde, tek bir Vaillant Arotherm Split Intro 10 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyacını uzun yıllar boyunca verimli, konforlu ve güvenli şekilde karşılayabilir.
