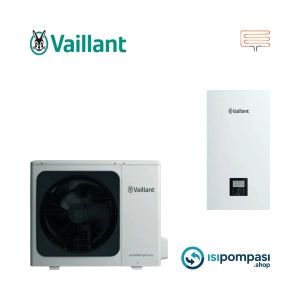

Vaillant Arotherm Split Intro 16 kW (Harici Rezistanslı) Isı Pompası – Büyük metrajlı yapılar için tek merkezden iklimlendirme

Vaillant Arotherm Split Intro 16 kW (Harici Rezistanslı) ısı pompası, geniş metrajlı müstakil villalar, çok katlı konutlar ve küçük ticari yapılar için tasarlanmış, yüksek kapasiteli bir hava–su ısı pompası çözümüdür. Split yapısı sayesinde dış ünite dış havadaki ısı enerjisini toplar, iç ünitede bu enerji su devresine aktarılır; böylece yerden ısıtma, radyatör ve fancoil gibi farklı ısıtma/soğutma sistemleriyle bir arada çalışabilir. Monofaze (220 V) çalışan bu model, trifaze hat çekme zorunluluğu olmadan Türkiye’de yaygın kullanılan elektrik altyapısına uyum sağlar. Üzerindeki harici rezistans ise çok düşük dış hava sıcaklıklarında veya ani ısı ihtiyacı durumunda devreye girerek ısı pompası sistemine ek kapasite ve güvenlik sağlar. Böylece Vaillant Arotherm Split Intro 16 kW ısı pompası, büyük alanlarda dahi tüm yıl boyunca kararlı ve konforlu bir çözüm sunar.

Split monofaze ısı pompası yapısı ve tesisata entegrasyonu

Vaillant Arotherm Split Intro 16 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi sadece dış ve iç ünite arasında dolaşırken, kullanıcı tarafında su devresi aktif rol oynar. Tesisat kurgusu genel olarak şu şekilde oluşturulur: Dış ünite → Dış havadan ısıyı alır ve soğutucu akışkan ile iç üniteye taşır, İç ünite → Plakalı eşanjör üzerinden ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devreleri için gerekli debiyi sağlar, Emniyet elemanları → Genleşme tankı, emniyet ventili, hava purjörleri ve sensörler ile sistem güvenliği sağlanır. Harici rezistans, özellikle dış hava sıcaklığının çok düştüğü anlarda veya defrost döngülerinde ısı pompasına destek vererek iç ortam sıcaklığının konfor sınırlarının altına inmesini engeller. Bu sayede Vaillant Arotherm Split Intro 16 kW ısı pompası, hem verimli hem de emniyetli bir ana ısı kaynağı olarak kullanılabilir.

Boyler ile kullanım sıcak suyu üretimi – Üç yollu vana neden zorunlu?

Vaillant Arotherm Split Intro 16 kW ısı pompası, konforlu kullanım sıcak suyu sağlamak için bir boyler (kullanım suyu deposu) ile birlikte çalışacak şekilde planlanmalıdır. Burada ısı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna enerji aktarır. Ancak ısıtma devresi ve boyler devresi aynı kaynağı paylaştığından akışın kontrollü yönlendirilmesi için mutlaka bir üç yollu vana kullanılması gerekir.

Boyler devresinde üç yollu vananın görevi ve devre kurgusu

Tipik bir hidrolik çözüm şu şekilde tasarlanır: Vaillant Arotherm Split Intro 16 kW ısı pompası çıkışından sonra ana hat, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Boyler sensörü sıcaklık talebi gönderdiğinde üç yollu vana, tüm debiyi boyler serpantinine yönlendirir, Boyler hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner. Bu kurgu ile: Boyler hızlı ve öncelikli şekilde ısınır, Isıtma devresinin hidrolik dengesi bozulmaz, Geri dönüş suyu sıcaklıkları karışmadığı için ısı pompası yüksek verimle çalışmaya devam eder. Üç yollu vana kullanılmadığında ise debi hem boyler hem ısıtma devresine aynı anda dağılır; boyler geç ısınır, radyatör ve yerden ısıtma devrelerinde sıcaklık düşer, sistem kontrolü zorlaşır. Bu yüzden boylerli uygulamalarda üç yollu vana, tesisatın temel bir bileşeni olarak düşünülmelidir.

Fancoil ile soğutma – Üç yollu vana ile modlar arasında akıllı geçiş

Vaillant Arotherm Split Intro 16 kW ısı pompası, sadece ısıtma değil, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında serinletme sağlar. Geniş alanlı villalarda ve karma sistemli projelerde, yerden ısıtma + radyatör + fancoil kombinasyonları için hidrolik tasarımın doğru yapılması gerekir.

Isıtma ve fancoil soğutma devrelerinin ayrılması

Pratik bir tesisat kurgusu şu şekilde olabilir: Isı pompası çıkışından sonra ana bir dağıtım kollektörü yerleştirilir, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi, Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta, motorlu bir üç yollu vana konumlandırılır. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak suyu öncelikle yerden ısıtma ve radyatör devrelerine yönlendirir, Yaz modunda → Isıtma devrelerini kapatıp tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışarak fancoil’ler üzerinden serinletme sağlar. İstenirse yerden ısıtma devresi de sınırlı soğutma amaçlı kullanılabilir. Bu durumda karışım vanası ve zemin sensörleri ile zemine giden su sıcaklığı sınırlandırılır; yoğuşma riski azaltılır ve kullanıcılar için daha konforlu bir serinletme elde edilir. Tüm bu senaryolarda sistemin kalbinde Vaillant Arotherm Split Intro 16 kW ısı pompası vardır.

Havuz ısıtma uygulaması – Ek plakalı eşanjör neden gerekir?

Vaillant Arotherm Split Intro 16 kW ısı pompası, doğru kapasite hesabı yapıldığında küçük ve orta hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor ve diğer kimyasallar) ve hijyen koşulları nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu nedenle devrelerin birbirinden ayrılması için ek bir plakalı eşanjör kullanılması zorunludur.

Havuz devresinin ısı pompası tesisatına bağlanması

Havuz ısıtma kurgusu genellikle şu şekilde yapılır: Vaillant Arotherm Split Intro 16 kW ısı pompası, kapalı devre ısıtma suyunu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre birbirine karışmadan yalnızca ısı transferi gerçekleşir. Bu çözüm ile: Havuz suyundaki kimyasallar, ısı pompasının hidrolik modülüne, pompalara ve diğer tesisat elemanlarına zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana kapatılarak havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre, havuz eşanjörünü devreye almak veya devreden çıkarmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Split Intro 16 kW ısı pompası üzerinden kontrollü ve güvenli şekilde yönetilir.

Vaillant Arotherm Split Intro 16 kW ısı pompası ile büyük yapılarda tam kontrol

Özetle Vaillant Arotherm Split Intro 16 kW (Harici Rezistanslı) ısı pompası: Split ve monofaze yapısıyla konut ve küçük ticari projelere kolaylıkla entegre olabilen, Boyler ile kullanım sıcak suyu üretirken üç yollu vana sayesinde akışı doğru yönlendiren, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen, Harici rezistans desteği ile zorlu hava koşullarında dahi konfor sürekliliğini koruyan çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektörler, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Split Intro 16 kW ısı pompası, büyük metrajlı yapılarınızın ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir şekilde karşılayabilir.
