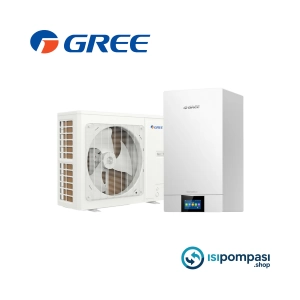

Gree VersatiIII 4 kW ısı pompası

Küçük metrekareler için kompakt split çözüm

Gree VersatiIII 4 kW ısı pompası, özellikle küçük–orta metrekareli daireler, müstakil evler, yazlıklar ve iyi yalıtılmış yaşam alanları için tasarlanmış split tip bir hava–su sistemidir. Cihazın split yapıda olması, dışarıda bir dış ünite, içeride ise hidrolik devreye bağlanan bir iç ünite ile çalıştığı anlamına gelir.

Monofaze (220V) besleme ile çalışan bu Gree VersatiIII 4 kW ısı pompası, apartman daireleri gibi trifaze elektriğin bulunmadığı yapılarda bile rahatlıkla uygulanabilir. Amaç; tek bir merkezden hem ısınma, hem sıcak su, hem de opsiyonel olarak soğutma ve havuz ısıtma ihtiyaçlarını karşılayabilecek esnek bir tesisat altyapısı kurmaktır.

Split tip ısı pompası tesisata nasıl bağlanır?

Gree VersatiIII 4 kW ısı pompası, dış ünitesi dış mekâna (bahçe, teras, balkon, çatı vb.), iç ünitesi ise genellikle bir mekanik hacme, banyo koridoru nişine veya çamaşır odasına yerleştirilerek uygulanır.

Split tip yapının temel mantığı:

Dış ünite, dış havadan enerji alır ve soğutucu gazı ısıtır/soğutur.
Soğutucu gaz, bakır boru hattı üzerinden iç üniteye taşınır.
İç ünite, bu enerjiyi suya aktarır ve kapalı devre tesisat suyunu ısıtır veya soğutur.
Isıtılan/soğutulan su, radyatör, yerden ısıtma, fancoil, boyler ve gerekirse havuz eşanjörü gibi devrelere dağıtılır.

Bu sayede Gree VersatiIII 4 kW ısı pompası, klasik bir kazan gibi davranarak tüm hidronik ısıtma/soğutma devrelerinin ana kaynağı haline gelir; ancak enerjisini fosil yakıtlardan değil, dış havadan alır.

Radyatör ve yerden ısıtma ile ısınma konforu

Radyatörlü sistemlerde Gree VersatiIII 4 kW ısı pompası

Mevcut radyatörlü bir dairede veya küçük bir müstakil evde, Gree VersatiIII 4 kW ısı pompası kombinin yerine sisteme entegre edilebilir. Uygulamada:

Eski kombi devreden çıkarılır veya yedek ısı kaynağı olarak bırakılır,
Isı pompası iç ünitesinin gidiş ve dönüş hatları, radyatör ana kolonuna veya kolektöre bağlanır,
Gerekirse küçük bir buffer tank ile tesisattaki su hacmi ve hidrolik denge iyileştirilir,
Oda termostatı ve termostatik radyatör vanaları ile odalar arasında sıcaklık kontrolü sağlanır.

Böylece Gree VersatiIII 4 kW ısı pompası, küçük bir konutu tam anlamıyla besleyebilen, elektrikle çalışan ama havadan enerji çeken verimli bir ısıtma kaynağına dönüşür.

Yerden ısıtma sistemleriyle uyum

Yerden ısıtma, düşük sıcaklıklı çalışma karakteristiği sayesinde ısı pompası teknolojisiyle en uyumlu ısıtma türlerinden biridir. Gree VersatiIII 4 kW ısı pompası ile:

Düşük sıcaklıkta çalışan yerden ısıtma devreleri sayesinde verim artar,
Zemin yüzeyinden homojen ısı dağılımı elde edilir,
Yerden ısıtma kolektörü üzerinden her devrenin debisi ayarlanır,
Oda bazlı termostatlarla her yaşam alanının sıcaklığı bağımsız yönetilir.

Tesisat özelinde, yerden ısıtma kolektörü genellikle iç ünitenin bulunduğu noktaya yakın bir hidrolik merkezde toplanır; dönüş hatları, Gree VersatiIII 4 kW ısı pompası iç ünitesine döner ve sistem kapalı devre şekilde çalışır.

Kullanım sıcak suyu: Boyler takviyesi ve üç yollu vana gerekliliği

Gree VersatiIII 4 kW ısı pompası, kapalı devre tesisat suyunu ısıtır. Ancak bu su, banyo veya mutfak musluklarından akması yasal ve hijyenik olmayan tesisat suyudur. Kullanım sıcak suyu üretebilmek için mutlaka boyler takviyesi gereklidir.

Neden boyler zorunlu?

Tesisat suyunda zamanla çamur, tortu, metal partiküller ve kireç birikebilir,
Bazı projelerde donma riskine karşı kapalı devre suya antifriz eklenir,
Bu suyun doğrudan musluklara verilmesi sağlıklı değildir ve yönetmeliklere uygun kabul edilmez.

Burada devreye boyler girer:

Gree VersatiIII 4 kW ısı pompası gidişi, boyler içindeki serpantine bağlanır,
Kapalı devre tesisat suyu sadece serpantinden geçerek ısıyı boyler gövdesindeki temiz şebeke suyuna aktarır,
Musluklara her zaman şebekeden gelen, boyler içinde ısıtılmış hijyenik su gider.

Boyler ile birlikte neden üç yollu vana gerekir?

Isıtma devresi (radyatör veya yerden ısıtma) ile boyler serpantini, ısı pompası açısından iki farklı görevdir. Isı pompası suyu ya ısıtma devresine ya da boylere göndermelidir. Bu görev değişimini otomatik yapmanın yolu, üç yollu vana kullanmaktır.

Çalışma prensibi:

Normal çalışma esnasında üç yollu vana, sıcak suyu ısıtma devresine yönlendirir.
Boyler termostatı, boyler içindeki su sıcaklığı düştüğünde Gree VersatiIII 4 kW ısı pompası kontrolüne “sıcak su isteği” sinyali gönderir.
Kontrol kartı, üç yollu vanayı çevirerek akışı boyler serpantinine yönlendirir; ısı pompası bu aşamada kullanım sıcak suyuna öncelik verir.
Boyler istenen sıcaklığa ulaştığında üç yollu vana tekrar ısıtma devresine döner.

Böylece:

Isıtma devresi ve kullanım sıcak suyu devresi birbirine karışmaz,
Sıcak su talebi olduğunda sistem kendiliğinden öncelik değiştirir,
Kullanıcı açısından hem ısınma hem sıcak su konforu otomatik olarak korunur.

Fancoil takviyesi ile aktif soğutma ve üç yollu vana kullanımı

Gree VersatiIII 4 kW ısı pompası, yalnızca kışın ısıtma değil, yazın da soğutma fonksiyonuyla kullanılabilir. Soğutma için en pratik yol, sisteme fancoil üniteleri eklemektir.

Fancoil:

İçinde su serpantini ve fan bulunduran terminal cihazdır,
Soğuk su dolaştığında ortam havasını çekip serpantin üzerinden geçirerek soğutur, yeniden odaya üfler,
Her odada bağımsız termostat ile kontrol edilebilir; gerektiğinde kışın sıcak su ile ısıtma desteği de sağlar.

Isıtma/soğutma devrelerinin üç yollu vana ile ayrılması

Radyatör veya yerden ısıtma devresi ile fancoil devresi birlikte bulunduğunda, Gree VersatiIII 4 kW ısı pompası gidiş hattının hangi devreyi besleyeceği çok önemlidir. Bunu otomatik yönetmek için yine üç yollu vana kullanılır.

Kış konumu:
Üç yollu vana, sıcak suyu ısıtma kolektörüne yönlendirir. Fancoil devresi kapalı olabilir veya ısıtma amaçlı kullanılıyorsa sıcak su beslemesi alır.
Yaz konumu:
Soğutma moduna geçildiğinde üç yollu vana, suyu fancoil kolektörüne yönlendirir; fancoiller soğuk su ile devreye girer, odalarda yoğuşan su drenaj hatlarıyla tahliye edilir. Yerden ısıtma devresine soğuk su gitmemesi için vanalar ve otomasyon kurgusu doğru yapılır.

Tesisat özelinde:

Fancoil devresi için ayrı bir kolektör düşünmek,
Her fancoile motorlu vana ve oda termostatı bağlamak,
Soğutma modunda yoğuşma drenajını ihmal etmemek,
Isıtma devresi ile soğutma devresini hidrolik olarak net ayırmak gerekir.

Bu sayede Gree VersatiIII 4 kW ısı pompası, aynı altyapıyı kullanarak yaz–kış konfor sağlayan merkezi bir çözüm haline gelir.

Havuz ısıtma için ekstra eşanjör kullanımı

Gree VersatiIII 4 kW ısı pompası, küçük hacimli bir havuzu konfor sıcaklığında tutmak için de kullanılabilir. Ancak havuz suyunun doğrudan ısı pompası devresinden geçirilmesi doğru bir uygulama değildir. Bu noktada mutlaka plakalı eşanjör kullanılması gerekir.

Neden direkt bağlamak yerine eşanjör şart?

Havuz suyunda klor, tuz ve çeşitli kimyasallar bulunur,
Bu kimyasallar, ısı pompası iç devre elemanlarında (eşanjör, pompa, vana vb.) korozyona ve erken yıpranmaya sebep olabilir,
Havuz devresinin debisi, basıncı ve çalışma karakteri, kapalı ısıtma devresinden farklıdır.

Plakalı eşanjörlü çözüm şu şekilde uygulanır:

Gree VersatiIII 4 kW ısı pompası kapalı devre suyu, plakalı eşanjörün birincil tarafında dolaşır,
Havuz filtrasyon hattından alınan su, eşanjörün ikincil tarafında dolaşır,
İki su devresi birbirine karışmaz; yalnızca ısı transferi gerçekleşir,
Havuz devresi kendi pompası, filtresi ve vanalarıyla bağımsız çalışır.

Bu yöntemle hem havuz suyu konforlu sıcaklığa getirilir hem de ısı pompası tesisatı kimyasal yükten korunmuş olur.

Tesisat tasarımında dikkat edilecek noktalar

Gree VersatiIII 4 kW ısı pompası ile kurulacak bir sistemde, tesisat tarafında şu detaylar öne çıkar:

Dış ünite ile iç ünite arasında çekilen soğutucu gaz boruları, izolasyonlu ve teknik talimatlara uygun döşenmelidir.
İç üniteden çıkan gidiş–dönüş su hatları, mümkün olduğunca kısa ve iyi izole edilmiş olmalıdır.
Dönüş hattına pislik tutucu ve tercihen manyetik filtre konularak ısı pompası eşanjörü tortu ve metal parçacıklardan korunmalıdır.
Sistemde yeterli hacimde genleşme tankı, emniyet ventili, manometre ve otomatik hava purjörleri bulunmalıdır.
Radyatör/yerden ısıtma, fancoil, boyler ve havuz devreleri kolektör üzerinden ayrılarak her devreye vana ve dengeleme imkânı sağlanmalıdır.
Boyler ve fancoil devrelerini yönetecek üç yollu vanalar, Gree VersatiIII 4 kW ısı pompası kontrol kartı ile uyumlu şekilde kablolanmalı ve sahada mutlaka fonksiyon testi yapılmalıdır.
Sirkülasyon pompaları, boru çapları ve kolektör seçimi, konutun ısı kaybına ve ısı pompası kapasitesine göre mühendislik hesabıyla belirlenmelidir.
