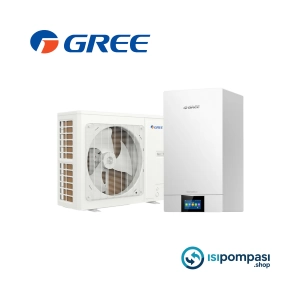

Gree VersatiIII 8 kW ısı pompası

Monofaze split ısı pompası ile konutlarda tam konfor

Gree VersatiIII 8 kW ısı pompası, özellikle iyi yalıtılmış daireler, müstakil evler ve küçük–orta ölçekli villalar için tasarlanmış split tip bir hava–su sistemidir. Split yapısı sayesinde sistem; bir dış ünite ve bir iç üniteden oluşur, bu iki ünite arasında soğutucu akışkan boruları bulunur ve iç ünitede ısı, suya aktarılır.

Monofaze (220V) çalışan Gree VersatiIII 8 kW ısı pompası, trifaze enerji hattına gerek duymadan standart elektrik altyapısına sahip konutlarda güvenle uygulanabilir. Doğru tasarlanmış bir tesisat ile bu ısı pompası üzerinden:

• Radyatör devresi ile ısıtma,

• Yerden ısıtma ile yüksek verimli ve homojen ısıtma,

• Fancoil takviyesi ile aktif soğutma,

• Boyler ile kullanım sıcak suyu üretimi,

• Eşanjör üzerinden havuz ısıtma

aynı sistem altında yönetilebilir.

Split tip 8 kW ısı pompası sisteminin temel yapısı

Gree VersatiIII 8 kW ısı pompası sisteminde:

• Dış ünite, dış havadan ısıyı çeker, soğutucu akışkanın sıcaklığını yükseltir veya düşürür.

• İç ünite, bu enerjiyi suya aktararak ısıtma veya soğutma devresine gönderir.

• Isıtılan/soğutulan su, kapalı devre olarak radyatör, yerden ısıtma, fancoil, boyler serpantini ve havuz eşanjörüne dağıtılır.

Bu yapı sayesinde Gree VersatiIII 8 kW ısı pompası, klasik kombi veya kazan sistemlerinin yerine geçen, fakat dış havadan enerji alan modern bir ısı kaynağı halini alır. Enerji verimliliği, düşük işletme maliyeti ve çoklu kullanım alanı, bu ısı pompası modelini cazip kılar.

Radyatör ve yerden ısıtma ile ısınma

Radyatörlü sistemlerde Gree VersatiIII 8 kW ısı pompası

Mevcut radyatörlü ısınma sistemine sahip bir konutta Gree VersatiIII 8 kW ısı pompası uygulanırken:

• Kombi veya kazan devreden çıkarılır ya da yedek kaynak olarak bırakılabilir,

• Isı pompası iç ünitesinin gidiş ve dönüş hatları, radyatör ana kolonuna veya kolektöre bağlanır,

• Gerekirse küçük bir denge tankı (buffer) kullanılarak devre su hacmi ve hidrolik denge optimize edilir,

• Oda termostatı ve termostatik vanalar ile her odanın sıcaklığı hassas biçimde ayarlanır.

Bu şekilde Gree VersatiIII 8 kW ısı pompası, özellikle iyi yalıtılmış konutlarda ekonomik ve konforlu bir ısıtma çözümü sunar.

Yerden ısıtma ile yüksek verim

Yerden ısıtma, düşük sıcaklıkta çalışan yapısı sayesinde ısı pompası teknolojisiyle son derece uyumludur. Gree VersatiIII 8 kW ısı pompası ile:

• Düşük gidiş suyu sıcaklıklarında bile konforlu bir zemin ısısı elde edilir,

• Düşük sıcaklıkta çalışma, ısı pompası verimini artırır; enerji tüketimi azalır,

• Zemin üzerinden homojen ısı dağılımı sağlanır,

• Kolektörde devre debileri ayarlanarak odalar arası dengeleme yapılır.

Tesisatta yerden ısıtma kolektörü genellikle teknik oda veya koridordaki kolektör dolabı içine konumlandırılır; Gree VersatiIII 8 kW ısı pompası iç ünitesiyle gidiş/dönüş bağlantıları kapalı devre olarak yapılır.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana ihtiyacı

Gree VersatiIII 8 kW ısı pompası ısıyı, kapalı bir devrede dolaşan tesisat suyuna aktarır. Bu su; radyatör, yerden ısıtma ya da fancoil devrelerinde dolaşan, içinde tortu, metal parçacıklar veya bazı projelerde antifriz bulunabilen su olduğu için, doğrudan musluklara verilmesi uygun değildir. Banyo ve mutfak için sıcak kullanım suyu elde etmek amacıyla mutlaka boyler kullanılmalıdır.

Boyler ile sıcak kullanım suyu üretimi

Bu düzenekte:

• Gree VersatiIII 8 kW ısı pompası gidiş hattı, boyler içerisindeki serpantine bağlanır,

• Kapalı devre tesisat suyu serpantinden geçerken boyler gövdesindeki şebeke suyuna ısı transfer eder,

• Kullanıcıya ulaşan su her zaman temiz şebeke suyudur; ısı pompası devresindeki su ile karışmaz.

Bu sayede hem hijyenik hem de yönetmeliklere uygun bir sıcak su çözümü elde edilir.

Boyler ile neden üç yollu vana gerekir?

Isıtma devresi (radyatör/yerden ısıtma) ile boyler serpantini, Gree VersatiIII 8 kW ısı pompası açısından iki ayrı çalışma modudur. Sistemin verimli ve kontrollü çalışması için, üç yollu vana ile akış yönlendirilmelidir.

Çalışma prensibi:

1. Isıtma modu

   • Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir.

   • Boyler serpantini o anda devre dışıdır. Tüm güç ısıtma devresine gider.

2. Kullanım sıcak suyu önceliği

   • Boyler termostatı, su sıcaklığı belirlenen değerin altına indiğinde ısı pompası kontrol kartına sinyal gönderir.

   • Gree VersatiIII 8 kW ısı pompası, üç yollu vanaya komut vererek akışı boylere yönlendirir.

   • Kısa bir süre boyunca tüm enerji boyler suyu ısıtmak için kullanılır.

3. Tekrar ısıtma devresine dönüş

   • Boyler istenen sıcaklığa ulaştığında termostat sinyali keser.

   • Üç yollu vana tekrar ısıtma devresine döner, radyatör veya yerden ısıtma kaldığı yerden devam eder.

Bu sayede:

• Sıcak suya öncelik tanınır ve banyo/duş sırasında sıcak su konforu korunur,

• Isıtma ile kullanım suyu devreleri birbirine karışmaz,

• Tüm süreç otomatik ve konforlu şekilde ısı pompası kontrolü ile yönetilir.

Fancoil takviyesi ile soğutma ve üç yollu vana kullanımı

Gree VersatiIII 8 kW ısı pompası, uygun tesisat tasarımıyla yalnızca kışın ısıtma değil, yazın aktif soğutma da sağlayabilir. Soğutma için en verimli çözümlerden biri, sisteme fancoil üniteleri eklemektir.

Fancoil ile yazın serinleme

Fancoil cihazları:

• İçinde su serpantini ve fan bulunan terminal üniteleridir,

• Isı pompası soğutma modunda iken devreye giren soğuk suyu kullanarak ortam havasını soğutur,

• Her odada bağımsız termostat ile kontrol edilebilir,

• Kışın istenirse aynı hat üzerinden sıcak su ile ısıtma desteği de verir.

Gree VersatiIII 8 kW ısı pompası ile fancoil uygulamasında, ayrı bir fancoil kolektörü kullanmak tesisatı düzenli ve kontrol edilebilir kılar. Her fancoil hattına motorlu vana ve oda termostatı eklenerek, oda bazlı konfor yönetimi sağlanır.

Isıtma ve soğutma devrelerinin üç yollu vana ile ayrılması

Radyatör/yerden ısıtma devresi ile fancoil devresi, farklı işletme koşullarına sahiptir. Yazın soğutma yapılırken; radyatör veya yerden ısıtma devresine soğuk su gitmesi istenmez, yoğuşma ve konforsuzluk oluşabilir. Bu nedenle yine üç yollu vana ile devre yönlendirilmesi yapılır.

• Kış dönemi:
  Üç yollu vana, ısı pompası gidişini ısıtma devresine (radyatör/yerden ısıtma kolektörü) yönlendirir. Fancoiller devrede olmayabilir veya sıcak su ile ısıtma amaçlı kullanılabilir.

• Yaz dönemi:
  Gree VersatiIII 8 kW ısı pompası soğutma moduna geçtiğinde, üç yollu vana gidiş hattını fancoil kolektörüne yönlendirir. Böylece yalnızca fancoil devresi soğuk su kazanır; yerden ısıtma devresi kapalı tutulur, yoğuşma riski engellenir.

Tesisat özelinde:

• Fancoil devresine uygun çapta kolektör ve sirkülasyon pompası seçilmeli,

• Fancoillerin yoğuşma tahliye bağlantıları mutlaka sahada planlanmalı,

• Yaz–kış geçiş senaryoları, ısı pompası kontrolü ve üç yollu vana kombinasyonu ile otomasyona bağlanmalıdır.

Havuz ısıtma için ekstra eşanjör zorunluluğu

Gree VersatiIII 8 kW ısı pompası, küçük havuzlar, spa veya jakuzi uygulamalarında havuz suyunu destek amaçlı ısıtmak için kullanılabilir. Ancak havuz suyunun kimyasal içeriği nedeniyle ısı pompası devresine doğrudan bağlanması doğru değildir. Burada devreye plakalı eşanjör girer.

Eşanjörlü havuz ısıtma çözümü

Bu senaryoda:

• Gree VersatiIII 8 kW ısı pompası kapalı devre tesisat suyu, eşanjörün birincil tarafında dolaşır,

• Havuz filtresinden gelen su, eşanjörün ikincil tarafına bağlanır,

• İki su devresi birbirine karışmaz, sadece ısı transferi gerçekleşir,

• Havuz devresi kendi pompası, filtresi ve vanaları ile bağımsız çalışır.

Neden bu kadar önemlidir?

• Havuz suyundaki klor, tuz ve diğer kimyasallar, ısı pompası iç devresine zarar verebilir,

• Hidrolik şartlar (debi, basınç, sıcaklık) kapalı devreden farklıdır,

• Eşanjör kullanımı, hem ısı pompasının ömrünü uzatır hem de sistemin kontrolünü kolaylaştırır.

Tesisat tasarımında dikkat edilmesi gereken kritik noktalar

Gree VersatiIII 8 kW ısı pompası ile kurulacak sistemde tesisat özelinde şu noktalara özen gösterilmelidir:

• Dış ünite–iç ünite arasındaki soğutucu akışkan borulaması, üretici tavsiyelerine uygun çap ve mesafelerde yapılmalıdır.

• İç üniteden radyatör, yerden ısıtma, fancoil, boyler ve havuz eşanjörüne giden su hatları ısı yalıtımlı borularla taşınmalıdır.

• Dönüş hattına pislik tutucu ve tercihen manyetik filtre eklenerek ısı pompası eşanjörü kir ve metal parçacıklardan korunmalıdır.

• Genleşme tankı, emniyet ventili, manometre ve otomatik hava purjörleri doğru noktalarda konumlandırılmalıdır.

• Boyler ve fancoil devrelerini yönetecek üç yollu vanalar, ısı pompası kontrol paneliyle uyumlu şekilde kablolanmalı; sahada çalışma senaryoları mutlaka test edilmelidir.

• Havuz eşanjörü devresi için ayrı bir sirkülasyon pompası ve debi ayarlı vanalar kullanılmalıdır.

Gree VersatiIII 8 kW ısı pompası ile çok yönlü, kompakt konfor

Gree VersatiIII 8 kW ısı pompası, split ve monofaze yapısıyla standart konut elektrik altyapısına uygun, farklı ısıtma ve soğutma senaryolarına rahatça uyarlanabilen bir çözümdür. Doğru boyler, üç yollu vana, fancoil ve eşanjör kombinasyonu ile:

• Radyatör ve yerden ısıtma ile kış konforu,

• Fancoil devresi ile yazın serinleme,

• Boyler üzerinden güvenli kullanım sıcak suyu,

• Plakalı eşanjör ile havuz ısıtma

tek bir Gree VersatiIII 8 kW ısı pompası sistemi altında toplanabilir. Böylece hem enerji verimliliği hem de yılın 12 ayı sürdürülebilir konfor, aynı tesisat üzerinden yönetilmiş olur.
