Gree VersatiIII 6 kW ısı pompası

Kompakt split ısı pompası ile esnek konfor çözümleri

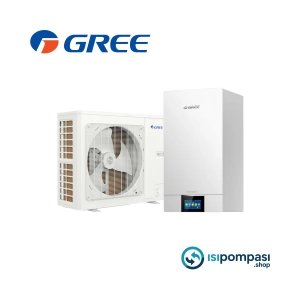

Gree VersatiIII 6 kW ısı pompası, küçük ve orta metrekareli konutlar, yazlıklar, iyi yalıtılmış daireler ve düşük ısı kaybına sahip müstakil evler için tasarlanmış split tip bir hava–su sistemidir. Split tip olması, sistemin bir dış ünite ve bir iç üniteden oluştuğu, bu iki ünitenin soğutucu gaz boruları ile birbirine bağlandığı anlamına gelir.

Monofaze (220V) çalışan Gree VersatiIII 6 kW ısı pompası, trifaze hattın olmadığı standart konutlarda rahatlıkla uygulanabilir. Dış ünite dış mekândan (bahçe, balkon, teras vb.) aldığı ısıyı iç ünite aracılığıyla suya aktarır; bu su ise radyatör, yerden ısıtma, fancoil, boyler ve havuz eşanjörü gibi farklı devrelere dağıtılır. Böylece tek bir Gree VersatiIII 6 kW ısı pompası ile hem ısınma, hem kullanım sıcak suyu, hem de isteğe bağlı soğutma ve havuz ısıtma sağlanabilir.

Split tip ısı pompası tesisat yapısı

Gree VersatiIII 6 kW ısı pompası sisteminde:

Dış ünite, dış havadan enerji alır ve soğutucu akışkanı ısıtır veya soğutur.
İç ünite, bu enerjiyi ısıtma/soğutma devresindeki suya aktarır.
Isıtılan/soğutulan su, kapalı devre halinde kolektör üzerinden ilgili devrelere (radyatör, yerden ısıtma, fancoil, boyler, havuz eşanjörü) gönderilir.

Bu yapıda Gree VersatiIII 6 kW ısı pompası, klasik kombi veya kazan mantığı ile çalışır; ancak fosil yakıt yerine dış havadaki enerjiyi kullanan, modern ve verimli bir ısı kaynağı haline gelir.

Radyatör ve yerden ısıtma ile ısıtma konforu

Radyatörlü sistemlerde Gree VersatiIII 6 kW ısı pompası

Mevcut radyatörlü bir dairede, Gree VersatiIII 6 kW ısı pompası kombinin yerine sisteme entegre edilebilir. Uygulamada:

Kombi devreden çıkarılır veya yedek ısı kaynağı olarak bırakılabilir,
Isı pompası iç ünitesinin gidiş ve dönüş hatları, radyatör ana kolonu veya kolektöre bağlanır,
Gerekirse küçük bir denge tankı (buffer) ile devredeki su hacmi ve hidrolik denge iyileştirilir,
Oda termostatı ve termostatik radyatör vanaları ile her odanın sıcaklığı kontrol altına alınır.

Bu şekilde Gree VersatiIII 6 kW ısı pompası, özellikle iyi yalıtılmış ve düşük ısı ihtiyacı olan konutlarda konforlu ve ekonomik bir ısıtma sağlar.

Yerden ısıtma sistemleriyle yüksek verim

Yerden ısıtma, düşük sıcaklıklı çalışma karakteri sayesinde ısı pompası teknolojisi için ideal ısıtma türlerinden biridir. Gree VersatiIII 6 kW ısı pompası ile:

Daha düşük su sıcaklıklarında dahi yeterli ısıl konfor sağlanır,
Düşük gidiş suyu sıcaklığı sayesinde ısı pompası verimi artar,
Zemin yüzeyinden homojen ısı dağılımı elde edilir,
Yerden ısıtma kolektöründe her devre için debi ayarı yapılarak odalar arası dengeleme sağlanır.

Tesisatta, yerden ısıtma kolektörü genellikle iç ünitenin yakın olduğu bir teknik hacme yerleştirilir; gidiş ve dönüş hatları Gree VersatiIII 6 kW ısı pompası iç ünitesiyle kapalı devre olarak çalışır.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana gereksinimi

Gree VersatiIII 6 kW ısı pompası, kendi içinde kapalı devre tesisat suyunu ısıtır. Bu su, radyatör ve yerden ısıtma devrelerinde dolaşan; içinde tortu, çamur, metal partikülleri hatta bazı projelerde antifriz bulunabilen su olduğu için doğrudan musluklara verilemez. Bu nedenle kullanım sıcak suyu (banyo, mutfak vb.) elde etmek için mutlaka boyler kullanılmalıdır.

Boylerli kullanım sıcak suyu çözümü

Sistemin doğru kurgulanması için şu adımlar izlenir:

Gree VersatiIII 6 kW ısı pompası gidiş hattı, boylerin içindeki serpantine bağlanır.
Kapalı devre tesisat suyu serpantinden geçerken boyler gövdesindeki şebeke suyuna ısı transfer eder.
Böylece musluklara ulaşan su, her zaman hijyenik şebeke suyu olur; ısı pompası devresi ile karışmaz.

Bu yapı, hem kullanıcı sağlığı hem de yönetmeliklere uygunluk açısından zorunludur.

Boyler ile birlikte neden üç yollu vana gerekir?

Isıtma devresi (radyatör/yerden ısıtma) ile boyler serpantini, ısı pompası açısından iki ayrı görevdir. Gree VersatiIII 6 kW ısı pompası suyu aynı anda hem ısıtma devresine hem boylere eşit öncelikte gönderirse; ne tesisat devresinde ne de boylerde istenen performans alınır. Bu nedenle hidronik tarafı yönlendirmek için üç yollu vana kullanılır.

Çalışma mantığı:

Isıtma modu
- Üç yollu vana, gidiş suyunu ısıtma devresine (radyatör/yerden ısıtma) yönlendirir.
- Boyler devresi kapalıdır, yalnızca ısıtma devresi aktif kalır.
Sıcak su önceliği
- Boyler termostatı, su sıcaklığı belli bir değerin altına düştüğünde Gree VersatiIII 6 kW ısı pompası kontrolüne “sıcak su isteği” gönderir.
- Kontrol ünitesi, üç yollu vanayı çevirerek akışı boyler serpantinine yönlendirir.
- Isı pompası kısa süreli olarak tüm gücünü kullanım sıcak suyuna aktarır.
Tekrar ısıtma devresine dönüş
- Boyler istenen sıcaklığa ulaştığında termostat sinyali keser.
- Üç yollu vana tekrar ısıtma devresine döner ve radyatör/yerden ısıtma devresi kaldığı yerden devam eder.

Bu sayede:

Isıtma ve kullanım sıcak suyu devreleri birbirine karışmaz,
Sıcak suya öncelik tanınır, kullanıcı banyo/mutfak konforu kaybı yaşamaz,
Tüm süreç otomatik olarak Gree VersatiIII 6 kW ısı pompası kontrol kartı üzerinden yönetilir.

Fancoil takviyesi ile soğutma ve üç yollu vana kullanımı

Gree VersatiIII 6 kW ısı pompası, yalnızca ısıtma değil, uygun tesisat tasarımıyla soğutma için de kullanılabilir. Yaz döneminde serinleme ihtiyacı için en pratik çözüm, sisteme fancoil üniteleri eklemektir.

Fancoil ile aktif soğutma

Fancoil üniteleri:

İçinde su serpantini ve fan bulunan terminal cihazlardır,
Isı pompası soğutma modunda iken devreye giren soğuk suyu kullanarak odayı serinletir,
Her odada bağımsız termostat ile kontrol edilebilir,
Kışın istenirse sıcak su ile ısıtma desteği de verebilir.

Gree VersatiIII 6 kW ısı pompası ile fancoil uygulamasında, soğuk su hattı için ayrı bir fancoil kolektörü tasarlamak tesisat açısından büyük avantaj sağlar. Her fancoile giden hatta motorlu vana ve oda termostatı bağlanarak oda bazlı kontrol elde edilir.

Isıtma ve soğutma devrelerinin üç yollu vana ile ayrılması

Radyatör/yerden ısıtma devresi ile fancoil devresi, farklı çalışma şartlarına sahiptir. Isıtma sezonunda sıcak su, soğutma sezonunda ise soğuk su devreye girmelidir. Bunu otomatik yönetmek için yine üç yollu vana tercih edilir.

Kış senaryosu:
Üç yollu vana, gidiş hattını ısıtma devresine (radyatör/yerden ısıtma kolektörü) yönlendirir. Fancoiller devrede olmayabilir veya sıcak su ile ısıtma için kullanılabilir.
Yaz senaryosu:
Gree VersatiIII 6 kW ısı pompası soğutma moduna geçtiğinde, üç yollu vana gidiş hattını fancoil kolektörüne yönlendirir. Fancoiller soğuk suyla çalışırken, yerden ısıtma devresinin kapalı tutulması ve yoğuşma riskinin engellenmesi önemlidir.

Tesisat özelinde:

Fancoil devresi için ayrı bir kolektör ve pompa tercih edilebilir,
Yoğuşma suyu tahliyesi için her fancoile drenaj hattı çekilmelidir,
Yaz–kış geçişleri, Gree VersatiIII 6 kW ısı pompası kontrolü ve üç yollu vana kombinasyonu ile otomasyona bağlanmalıdır.

Havuz ısıtma için ekstra eşanjör kullanımı

Gree VersatiIII 6 kW ısı pompası, düşük hacimli havuzlarda veya spa/jakuzi uygulamalarında havuz suyunu desteklemek için de kullanılabilir. Ancak havuz suyunun doğrudan ısı pompası tesisat devresinden geçirilmesi doğru bir uygulama değildir. Bu noktada plakalı eşanjör kullanımı zorunludur.

Neden eşanjör şart?

Havuz suyunda klor, tuz ve diğer kimyasallar bulunur; bunlar ısı pompası içindeki metal parçalarda korozyon ve hasara yol açabilir.
Havuz devresinin debi ve basınç karakteristiği, kapalı ısıtma devresinden farklıdır.
Hijyen ve servis ömrü açısından havuz suyu, ısı pompası devresinden tamamen ayrı tutulmalıdır.

Plakalı eşanjörlü çözümde:

Gree VersatiIII 6 kW ısı pompası kapalı devre suyu, eşanjörün birincil tarafında dolaşır.
Havuz filtre hattından alınan su, eşanjörün ikincil tarafında dolaşır.
İki su devresi karışmaz; sadece ısı geçişi olur.
Havuz devresi kendi pompası, filtresi ve vanaları ile bağımsız çalışır.

Bu sayede hem havuz suyunun sıcaklığı kontrol edilir hem de ısı pompası tesisatı kimyasal yükten korunur.

Tesisat detaylarında dikkat edilmesi gerekenler

Gree VersatiIII 6 kW ısı pompası ile kurulacak bir sistemde, tesisat tarafında şu noktalara dikkat edilmelidir:

Dış ünite–iç ünite arasındaki soğutucu akışkan borulaması, üretici talimatlarına göre çap ve mesafe sınırlarına uygun yapılmalıdır.
İç üniteden radyatör, yerden ısıtma, fancoil, boyler ve eşanjöre giden su devreleri ısı yalıtımlı borularla taşınmalıdır.
Dönüş hattına pislik tutucu ve tercihen manyetik filtre konularak ısı pompası eşanjörü tortu ve metal parçacıklardan korunmalıdır.
Genleşme tankı, emniyet ventili, manometre ve otomatik hava purjörleri doğru noktalara yerleştirilmelidir.
Boyler ve fancoil devrelerini yönetecek üç yollu vanalar, Gree VersatiIII 6 kW ısı pompası kontrol kartına uygun şekilde kablolanmalı; mod geçişlerinde mutlaka sahada test edilmelidir.
Havuz eşanjörü devresi için ayrıca bir sirkülasyon pompası ve debi ayarlı vanalar kullanılmalıdır.
