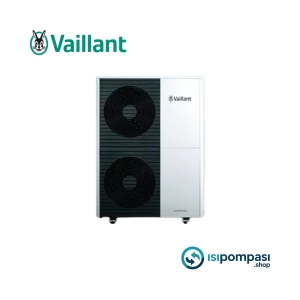

Vaillant Arotherm Plus 12 kW Isı Pompası – Orta ve geniş metrajlı konutlar için monoblok, güçlü ve verimli çözüm

Vaillant Arotherm Plus 12 kW ısı pompası, iyi yalıtılmış müstakil evler, dubleks/üç katlı konutlar ve küçük ticari alanlar gibi orta–geniş metrajlı yapılar için tasarlanmış, monoblok ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Monoblok tasarımı sayesinde soğutucu devre ve ana bileşenlerin tamamı dış ünitenin içerisinde yer alır; bina içine sadece su tesisatı bağlantıları girer. Bu da montajı sadeleştirir, uygulama süresini kısaltır ve sahada gaz devresiyle uğraşma zorunluluğunu ortadan kaldırır. Monofaze (220 V) besleme yapısı ile Türkiye’deki standart konut elektrik altyapısına uyum sağlayan Vaillant Arotherm Plus 12 kW ısı pompası, yerden ısıtma, düşük sıcaklıklı radyatör ve fancoil sistemleri ile birlikte kullanılarak dört mevsim konfor sağlayan güçlü, verimli ve modern bir çözümdür.

Monoblok monofaze ısı pompası yapısının tesisata entegrasyonu

Vaillant Arotherm Plus 12 kW ısı pompası, monoblok dizaynı sayesinde sahada bakır borulama, vakumlama ve soğutucu gaz dolumu gibi işlemler gerektirmeden, doğrudan su tesisatı ile bağlanarak devreye alınır. Dış ünitenin içerisinde: Soğutucu akışkan devresi ve kompresör, Plakalı eşanjör, Sirkülasyon pompası, Sensörler ve kontrol bileşenleri yer alırken, bina tarafında kompakt bir hidrolik merkez oluşturulur.

Hidrolik merkez ve kollektörlü dağıtım

Bina içi hidrolik merkezde genellikle şu elemanlar bulunur: Gidiş/dönüş ısıtma suyu hattı, Genleşme tankı, emniyet ventili, manometre, otomatik hava purjörleri, Yerden ısıtma kollektörü, Düşük sıcaklıklı radyatör devresi (varsa), Fancoil devresi ve kollektörü (varsa), Gerekirse zon vanaları ve oda termostatları. Bu kurgu ile Vaillant Arotherm Plus 12 kW ısı pompası, evinizdeki tüm ısıtma ve olası soğutma devrelerini besleyen “tek bir merkezi kaynak” haline gelir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Plus 12 kW ısı pompası, banyo ve mutfak için kullanım sıcak suyu sağlamak üzere harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak aynı ısı pompası hem ısıtma devresini (yerden ısıtma/radyatör) hem de boyler serpantinini beslemeye kalktığında hidrolik dengesizlik ve konfor kaybı ortaya çıkar. İşte bu nedenle devrede mutlaka ekstra bir üç yollu vana kullanılması gerekir.

Boyler devresinde üç yollu vananın görevi

Sahada sık kullanılan çözüm şu şekilde kurgulanır: Vaillant Arotherm Plus 12 kW ısı pompasından çıkan gidiş hattı, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler üzerindeki sıcaklık sensörü, kullanım suyu talebi algıladığında kontrol ünitesi üç yollu vanayı boyler pozisyonuna alır; tüm debi boyler serpantinine yönlendirilir. Boyler hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner ve ısıtma kaldığı yerden devam eder. Bu hidrolik kurgunun avantajları: Boyler “öncelikli devre” hâline gelerek kısa sürede ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası daha verimli ve stabil çalışır. Üç yollu vana kullanılmadığında debi hem boylere hem ısıtma devresine aynı anda dağılır; boyler geç ısınır, yerden ısıtma/radyatör sıcaklıkları dalgalanır ve sistemin genel konforu düşer. Bu nedenle Vaillant Arotherm Plus 12 kW ısı pompası ile boylerli sıcak su uygulamalarında üç yollu vana vazgeçilmezdir.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devrelerinin yönetimi

Vaillant Arotherm Plus 12 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında konforlu bir serinletme sağlar. Orta ve geniş metrajlı evlerde salon, yaşam alanları ve üst katlarda kullanılan fancoil’ler ile dengeli ve homojen bir soğutma mümkün olur. Bu noktada ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı ve üç yollu vana kullanımı

Pratik bir uygulama şu şekilde dizayn edilir: Vaillant Arotherm Plus 12 kW ısı pompası gidiş hattı, ana bir kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak önceliği yerden ısıtma ve/veya radyatör devrelerine verir; ısı pompası ısıtma modunda çalışır. Yaz modunda → Isıtma devrelerini kapatır veya minimuma indirir, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İstenirse yerden ısıtma devresi de sınırlı soğutma amacıyla kullanılabilir. Bu durumda: Karışım vanası ile zemine giden su sıcaklığı düşürülür ancak yoğuşma riskine izin vermeyecek seviyede tutulur, Zemin ve oda sensörleri ile yüzey sıcaklıkları kontrol edilir. Bu sayede Vaillant Arotherm Plus 12 kW ısı pompası, tek hidrolik merkez üzerinden hem ısıtma hem de soğutma devrelerini hassas biçimde yönetebilir.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gereklidir?

Vaillant Arotherm Plus 12 kW ısı pompası, doğru kapasite hesabı ve uygun tesisat tasarımı ile küçük ve orta hacimli yüzme havuzlarının veya jakuzi tarzı sıcak su hacimlerinin ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) ve hijyen gereklilikleri nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması doğru değildir. Bu nedenle havuz tarafında mutlaka ekstra bir plakalı eşanjör kullanılması gerekir.

Havuz devresinin ısı pompası tesisatına bağlanması

Tipik bir havuz ısıtma çözümü şöyle kurgulanır: Vaillant Arotherm Plus 12 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi olur; su karışımı gerçekleşmez. Bu sayede: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi filtre, skimmer ve sirkülasyon hattı ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolaylıkla devre dışı bırakılabilir. İhtiyaç halinde havuz eşanjörünü devreye alıp devreden çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Plus 12 kW ısı pompası üzerinden kontrollü ve güvenli şekilde yönetilir.

Vaillant Arotherm Plus 12 kW ısı pompası ile güçlü, kompakt ve çok yönlü sistem

Özetle Vaillant Arotherm Plus 12 kW ısı pompası: Monoblok ve monofaze yapısıyla orta ve geniş metrajlı konutlara kolayca entegre edilebilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yaz aylarında soğutma, kış aylarında destek ısıtma sunabilen, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen modern bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Plus 12 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
