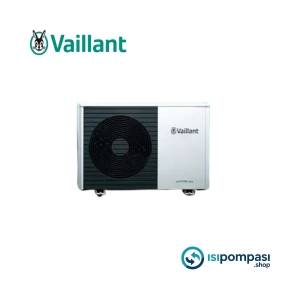

Vaillant Arotherm Plus 5 kW Isı Pompası – Küçük ve iyi yalıtılmış konutlar için sessiz, verimli ve kompakt çözüm

Vaillant Arotherm Plus 5 kW ısı pompası, özellikle küçük metrajlı, iyi yalıtılmış daireler, müstakil evler, yazlıklar ve düşük ısı ihtiyacına sahip modern konutlar için tasarlanmış, monoblok ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Monoblok tasarım sayesinde soğutucu devrenin tamamı dış ünitenin içinde yer alır; bina içine yalnızca su tesisatı bağlantıları girer. Bu, hem montajı sadeleştirir hem de gaz devresiyle uğraşmadan, tamamen su tarafı üzerinden hızlı devreye alma imkânı sağlar. Monofaze (220 V) besleme, Türkiye’deki standart konut elektrik altyapısı ile uyumlu olduğundan trifaze hat çekme zorunluluğu yoktur. Yerden ısıtma, düşük sıcaklıklı radyatörler ve fancoil gibi son cihazlarla birlikte kullanıldığında Vaillant Arotherm Plus 5 kW ısı pompası, yıl boyunca konforlu, ekonomik ve çevreci bir ısıtma/soğutma çözümü sunar.

Monoblok monofaze ısı pompası sisteminin tesisata entegrasyonu

Vaillant Arotherm Plus 5 kW ısı pompası, monoblok yapısı sayesinde sahada bakır boru ve soğutucu gazla uğraşmadan, sadece su devresiyle bağlanarak devreye alınır. Dış ünitenin içinde: Soğutucu devresi ve kompresör, Plakalı eşanjör, Devreyi çeviren sirkülasyon pompası, Temel sensör ve kontrol elemanları bulunur. Bina tarafında ise: Gidiş/dönüş ısıtma suyu hattı, Genleşme tankı (tek noktadan veya kolektör sonrası konumlandırılabilir), Emniyet ventili, manometre, otomatik hava purjörleri, Yerden ısıtma veya radyatör kollektörü, Fancoil devresi (varsa) ile kompakt bir hidrolik merkez oluşturulur. Bu sayede Vaillant Arotherm Plus 5 kW ısı pompası, tek bir hidrolik dağıtım noktası üzerinden evin tüm ısıtma ve olası soğutma devrelerini besleyebilen, sade ama teknik olarak güçlü bir çözüm haline gelir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Plus 5 kW ısı pompası ile banyo ve mutfak için konforlu sıcak kullanım suyu elde etmek için harici bir boyler (kullanım suyu deposu) gereklidir. Isı pompası devresindeki ısıtma suyu boyler içindeki serpantinden geçirilerek, sıcak su ihtiyacı karşılanır. Ancak aynı ısı pompası aynı anda hem ısıtma devresini (radyatör/yerden ısıtma) hem de boyler serpantinini beslemek istediğinde hidrolik karışıklık oluşur. Bu nedenle devrede mutlaka ekstra bir üç yollu vana kullanılmalıdır.

Boyler devresinde üç yollu vananın görev ve çalışma prensibi

Tipik tesisat kurgusu şu şekildedir: Vaillant Arotherm Plus 5 kW ısı pompasından çıkan gidiş hattı, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler sıcaklık sensörü sıcak su talebi bildirdiğinde kontrol ünitesi, üç yollu vanayı boyler konumuna geçirir ve tüm debi boyler serpantinine yönlendirilir. Boyler istenen dereceye ulaştığında vana tekrar ısıtma devresine dönerek tesisatı beslemeye devam eder. Bu sayede: Boyler “öncelikli” devre haline gelir ve hızlı ısınır, Isıtma devresinin debisi ve sıcaklık dengesi korunduğu için konfor kaybı minimum olur, Geri dönüş suyu sıcaklıkları karışmadığından ısı pompası daha stabil ve verimli çalışır. Üç yollu vana kullanılmadığında: Debi hem boylere hem ısıtma devresine aynı anda dağılır, Boyler geç ısınır, Radyatör veya yerden ısıtma devrelerinde sıcaklık düşer, Hidrolik denge bozulur ve ısı pompasının çalışma koşulları olumsuz etkilenir. Bu nedenle Vaillant Arotherm Plus 5 kW ısı pompası ile boylerli sistemlerde üç yollu vana, tesisatın olmazsa olmaz elemanlarından biridir.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devrelerinin yönetimi

Vaillant Arotherm Plus 5 kW ısı pompası, sadece ısıtma değil, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında serinletme imkânı sunar. Küçük alanlı konutlarda bile, salon veya oturma odasına yerleştirilen 1–2 adet fancoil ile oldukça konforlu bir soğutma sağlanabilir. Bu noktada, ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı ve üç yollu vana kullanımı

Pratik bir çözüm şöyle kurgulanır: Isı pompası gidiş hattı, bir ana kollektöre girer, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak akışı yerden ısıtma ve/veya radyatör devrelerine yönlendirir. Yaz modunda → Isıtma devrelerini kısar veya kapatır, tüm debiyi fancoil devresine yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İstenirse, yerden ısıtma devresi sınırlı soğutma amacıyla da kullanılabilir; bu durumda: Karışım vanası ile zemine giden su sıcaklığı sınırlandırılır, Zemin ve oda sensörleri ile yoğuşma riski kontrol altına alınır. Böylece Vaillant Arotherm Plus 5 kW ısı pompası, tek hidrolik merkez üzerinden hem ısıtma hem de soğutma devrelerini kontrollü bir şekilde yönetebilir.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gereklidir?

Vaillant Arotherm Plus 5 kW ısı pompası, doğru kapasite hesabı yapıldığında küçük hacimli havuzların veya jakuzi tipi sıcak su hacimlerinin ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaşması doğru değildir. Bu nedenle havuz devresi ile ısı pompası devresini birbirinden ayırmak için mutlaka ek bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin ısı pompası tesisatına bağlanması

Tipik havuz ısıtma kurgusunda: Vaillant Arotherm Plus 5 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi olur, su karışımı olmaz. Bu çözüm ile: Havuz suyundaki kimyasallar ısı pompasının hidrolik modülüne, pompasına ve tesisat bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana kapanarak havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp devreden çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması aynı Vaillant Arotherm Plus 5 kW ısı pompası üzerinden kontrollü, güvenli ve esnek şekilde yönetilir.

Vaillant Arotherm Plus 5 kW ısı pompası ile kompakt, verimli ve çok yönlü sistem

Özetle Vaillant Arotherm Plus 5 kW ısı pompası: Monoblok ve monofaze yapısıyla küçük ve iyi yalıtılmış konutlara kolayca entegre olabilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yönlendiren, Fancoil takviyesi ile yazın soğutma, kışın ise destek ısıtma sunabilen, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen kompakt ama çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Plus 5 kW ısı pompası, küçük hacimli konutların ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
