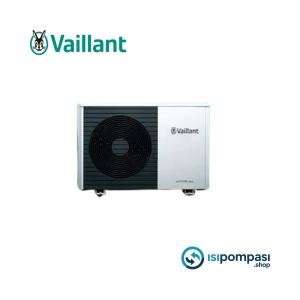

Vaillant Arotherm Plus 4 kW Isı Pompası – Küçük metrajlı konutlar için sessiz ve verimli çözüm

Vaillant Arotherm Plus 4 kW ısı pompası, özellikle küçük metrajlı daireler, yazlıklar, iyi yalıtılmış müstakil evler ve düşük ısı yüküne sahip modern konutlar için tasarlanmış, monoblok yapıda, monofaze çalışan bir hava–su ısı pompası çözümüdür. Monoblok tasarım sayesinde tüm soğutucu devre dış ünitenin içinde yer alır; bina tarafında yalnızca su tesisatına bağlantı yapılır. Bu da hem montaj sürecini sadeleştirir hem de servis/işletme aşamasında kullanıcıya pratiklik sağlar. Monofaze (220 V) besleme yapısı ile Türkiye’deki standart konut elektrik altyapısına ilave trifaze hat gerektirmeden uyum sağlar. Yerden ısıtma, düşük sıcaklıklı radyatör sistemi ve fancoil gibi farklı dağıtım sistemleri ile birlikte kullanılabilen Vaillant Arotherm Plus 4 kW ısı pompası, küçük alanlarda bile dört mevsim konfor sunan kompakt bir çözümdür.

Monoblok monofaze ısı pompası sisteminin tesisata entegrasyonu

Vaillant Arotherm Plus 4 kW ısı pompası, monoblok yapısı sayesinde dış ünitenin içerisinde: Soğutucu akışkan devresi, Kompresör, Plakalı eşanjör, Sirkülasyon pompası ve temel hidrolik elemanları barındırır. Bina tarafında ise sadece: Gidiş/dönüş ısıtma suyu bağlantıları, Emniyet elemanları (genleşme tankı, emniyet ventili, hava purjörleri), Kollektör ve zonlama ekipmanları kurgulanır. Bu yapı, sahada bakır borulama ve gaz devresi ile uğraşmadan, sadece su tesisatı üzerinden montaj yapılmasına imkân verir. Böylece Vaillant Arotherm Plus 4 kW ısı pompası, küçük hacimli sistemler için hem pratik hem de estetik bir çözüm haline gelir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Plus 4 kW ısı pompası, konforlu kullanım sıcak suyu elde etmek için harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresinden gelen ısıtma suyu, boyler içerisindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak ısıtma devresi ile boyler devresi aynı kaynağı paylaştığı için, akışın doğru yönetilmesi adına ekstra bir üç yollu vana kullanımı zorunlu hale gelir.

Boyler devresinde üç yollu vananın rolü

Tipik bir hidrolik kurguda: Vaillant Arotherm Plus 4 kW ısı pompasından çıkan ana hat, motorlu bir üç yollu vana ile iki kola ayrılır: Isıtma devresi hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Kullanım sıcak suyu talebi geldiğinde, üç yollu vana tüm debiyi boyler serpantinine yönlendirir, Boyler istenen sıcaklığa ulaştığında vana tekrar ısıtma devresine döner. Bu sayede: Boyler hızla ve öncelikli olarak ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası yüksek verimle çalışmaya devam eder. Üç yollu vana kullanılmadığında ise debi hem boyler hem ısıtma devresine aynı anda dağılır; boyler geç ısınır, radyatör/yerden ısıtma hatlarında sıcaklık seviyesi düşer ve sistem hidrolik dengesi bozulur. Bu yüzden Vaillant Arotherm Plus 4 kW ısı pompası ile boylerli sıcak su uygulamalarında üç yollu vana, tesisatın kritik bir bileşenidir.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devre yönetimi

Vaillant Arotherm Plus 4 kW ısı pompası, sadece ısıtma değil, soğutma modunda da çalışarak fancoil cihazları üzerinden yazın serinletme sağlar. Küçük alanlarda dahi yerden ısıtma + fancoil kombinasyonu sıklıkla tercih edilir. Bu noktada devrelerin birbiriyle karışmadan yönetilmesi için yine üç yollu vana ve kollektör kurgusu önem kazanır.

Isıtma devresi ve fancoil devresinin ayrılması

Pratik bir tesisat tasarımında: Isı pompası gidiş hattı, bir ana kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana konumlandırılır. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak suyu öncelikle yerden ısıtma ve/veya radyatör devrelerine yönlendirir, Yaz modunda → Isıtma devrelerini kapatır, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme sağlar. İstenirse, yerden ısıtma devresi sınırlı soğutma için kullanılabilir; bu durumda karışım vanası ve zemin sensörleri ile zemine giden su sıcaklığı sınırlandırılarak yoğuşma riski azaltılır. Tüm bu senaryolarda hidrolik merkezin kalbinde Vaillant Arotherm Plus 4 kW ısı pompası bulunur.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gerekir?

Vaillant Arotherm Plus 4 kW ısı pompası, doğru kapasite hesabı ve uygun tesisat tasarımı ile küçük hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) sebebiyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu nedenle havuz tarafında mutlaka ekstra bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin ısı pompası tesisatına bağlanması

Havuz ısıtma kurgusu genellikle şu şekilde yapılır: Vaillant Arotherm Plus 4 kW ısı pompası, kapalı devrede dolaşan ısıtma suyunu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir, su karışımı olmaz. Bu çözümle: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve tesisat elemanlarına zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp devreden çıkarmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Plus 4 kW ısı pompası üzerinden kontrollü ve güvenli biçimde yönetilir.

Vaillant Arotherm Plus 4 kW ısı pompası ile kompakt, verimli ve çok yönlü çözüm

Özetle Vaillant Arotherm Plus 4 kW ısı pompası: Monoblok ve monofaze yapısıyla küçük metrajlı konutlara kolayca entegre olabilen, Boyler ile sıcak kullanım suyu sağlarken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yaz aylarında soğutma, kış aylarında destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli bir şekilde bağlayabilen kompakt ama çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Plus 4 kW ısı pompası, küçük hacimli konutların ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir bir şekilde karşılayabilir.
