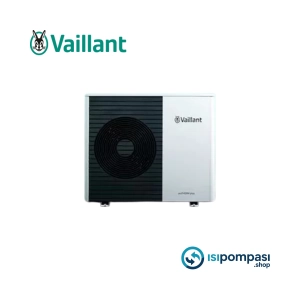

Vaillant Arotherm Plus 8 kW Isı Pompası – Orta metrajlı konutlar için sessiz, verimli ve kompakt çözüm

Vaillant Arotherm Plus 8 kW ısı pompası, iyi yalıtılmış müstakil evler, dubleks daireler ve küçük–orta metrajlı modern konutlar için tasarlanmış, monoblok ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Monoblok yapısı sayesinde tüm soğutucu devre ve ana bileşenler dış ünitenin içinde yer alır; bina tarafında yalnızca su tesisatı bağlantıları kullanılır. Bu da hem montaj sürecini sadeleştirir hem de servis ve işletme aşamalarında kullanıcıya büyük pratiklik sunar. Monofaze (220 V) besleme yapısı ile Türkiye’deki standart konut elektrik altyapısına ilave trifaze hat gerektirmeden uyum sağlar. Yerden ısıtma, düşük sıcaklıklı radyatör ve fancoil gibi farklı ısıtma/soğutma sistemleriyle birlikte kullanılabilen Vaillant Arotherm Plus 8 kW ısı pompası, tek bir dış ünite ile dört mevsim konfor sağlayan güçlü ve kompakt bir çözümdür.

Monoblok monofaze ısı pompası sisteminin tesisata entegrasyonu

Vaillant Arotherm Plus 8 kW ısı pompası, monoblok tasarımı sayesinde sahada soğutucu gaz dolumu, vakumlama ve bakır borulama gibi işlemler gerektirmeden, yalnızca su devresi ile bağlanarak devreye alınır. Dış ünitenin içinde: Soğutucu akışkan devresi ve kompresör, Plakalı eşanjör, Sirkülasyon pompası, Sensörler ve kontrol elemanları yer alırken, bina tarafında şu elemanlar ile hidrolik merkez oluşturulur: Gidiş/dönüş ısıtma suyu hattı, Genleşme tankı, emniyet ventili, manometre, otomatik hava purjörleri, Yerden ısıtma veya radyatör kollektörü, Varsa fancoil devresi ve kolektörü. Bu kurguda Vaillant Arotherm Plus 8 kW ısı pompası, tüm ısıtma ve olası soğutma devrelerinin beslendiği ana kaynak haline gelir. Bina içi dağıtım, kollektörler ve zon vanaları üzerinden oda bazlı kontrol ile detaylandırılabilir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Plus 8 kW ısı pompası, banyo ve mutfak kullanım sıcak suyu ihtiyacını karşılamak için harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak aynı ısı pompası hem ısıtma devresini (yerden ısıtma/radyatör) hem de boyler serpantinini beslemek istediğinde hidrolik karışıklık ve konfor kaybı oluşur. Bu nedenle devrede mutlaka ekstra bir üç yollu vana kullanılmalıdır.

Boyler devresi hidrolik kurgusu ve üç yollu vananın görevi

Tipik bir bağlantı şeması şu şekilde tasarlanır: Vaillant Arotherm Plus 8 kW ısı pompasından çıkan gidiş hattı, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler sıcaklık sensörü sıcak su talebi bildirdiğinde kontrol ünitesi üç yollu vanayı boyler konumuna alır; tüm debi boyler serpantinine yönlendirilir. Boyler hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner ve konut ısıtması kaldığı yerden devam eder. Bu sayede: Boyler “öncelikli devre” olarak hızlı şekilde ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunduğu için konfor kaybı minimumda kalır, Geri dönüş suyu karışımı kontrol altında tutulduğundan ısı pompası daha verimli ve stabil çalışır. Üç yollu vana kullanılmadığında ise: Debi aynı anda hem boyler hem ısıtma devresine dağılır, Boyler geç ısınır, Yerden ısıtma/radyatör sıcaklıkları dalgalanır, Hidrolik denge bozulur ve ısı pompası beklenen konforu sağlamakta zorlanır. Bu nedenle Vaillant Arotherm Plus 8 kW ısı pompası ile boylerli sistemlerde üç yollu vana, tesisatın vazgeçilmez elemanlarından biridir.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devrelerinin yönetimi

Vaillant Arotherm Plus 8 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında konforlu serinletme sağlar. Orta metrajlı konutlarda, özellikle salon ve yoğun kullanılan yaşam alanlarında 1–3 adet fancoil ile oldukça homojen bir soğutma elde etmek mümkündür. Bu noktada ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı ve üç yollu vana kullanımı

Pratik bir tasarım şu şekilde kurgulanabilir: Vaillant Arotherm Plus 8 kW ısı pompası gidiş hattı, ana bir kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak akışı yerden ısıtma ve/veya radyatör devrelerine yönlendirir. Yaz modunda → Isıtma devrelerini kapatır veya minimuma indirir, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İstenirse, yerden ısıtma devresi sınırlı soğutma için de kullanılabilir. Bu durumda: Karışım vanası ile zemine giden su sıcaklığı sınırlandırılır, Zemin/oda sensörleri ile yoğuşma riski kontrol altına alınır. Böylece Vaillant Arotherm Plus 8 kW ısı pompası, tek bir hidrolik merkez üzerinden hem ısıtma hem de soğutma devrelerini akıllı şekilde yönetebilir.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gereklidir?

Vaillant Arotherm Plus 8 kW ısı pompası, uygun kapasite hesabı yapıldığında küçük ve orta hacimli havuz veya jakuzi ısıtma projelerinde de kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması doğru değildir. Bu sebeple havuz devresi ile ısı pompası devresini ayırmak için mutlaka ek bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin ısı pompası tesisatına bağlanması

Tipik bir havuz ısıtma kurgusu şu şekilde uygulanır: Vaillant Arotherm Plus 8 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir; su karışımı olmaz. Bu çözümle: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması aynı Vaillant Arotherm Plus 8 kW ısı pompası üzerinden kontrollü ve güvenli biçimde yönetilir.

Vaillant Arotherm Plus 8 kW ısı pompası ile kompakt ama güçlü sistem

Özetle Vaillant Arotherm Plus 8 kW ısı pompası: Monoblok ve monofaze yapısıyla küçük ve orta metrajlı konutlara kolayca entegre olabilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın ise destek ısıtma sunabilen, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen modern bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Plus 8 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
